광섬유 케이블에 대해 알아야 할 모든 것

2025-08-15

오늘날 고도로 연결된 세상에서 빠르고 안정적인 인터넷 연결은 업무와 생활의 필수적인 부분이 되었습니다. 현대 통신망의 핵심으로서, 광섬유 케이블 뛰어난 성능으로 데이터 전송에 혁명을 일으켰습니다. 그러나 많은 사람들에게 이 분야는 기술적 전문 용어가 난무하는 매우 생소한 분야로 남아 있습니다.

광섬유 케이블이란 무엇입니까?

광섬유 케이블은 빛 신호를 사용하여 데이터를 전송하는 네트워크 매체입니다. 정보를 전송하기 위해 전기 신호를 사용하는 기존 구리 케이블과 달리 광섬유의 코어는 고순도 유리 또는 플라스틱 필라멘트로 구성됩니다. 이 섬유는 광 펄스 형태로 데이터를 전달합니다. 물리적 원리를 바탕으로 내부 전반사 , 광신호는 광섬유 코어 내에서 고속으로 전파되어 구부러져도 쉽게 새어나오지 않습니다.

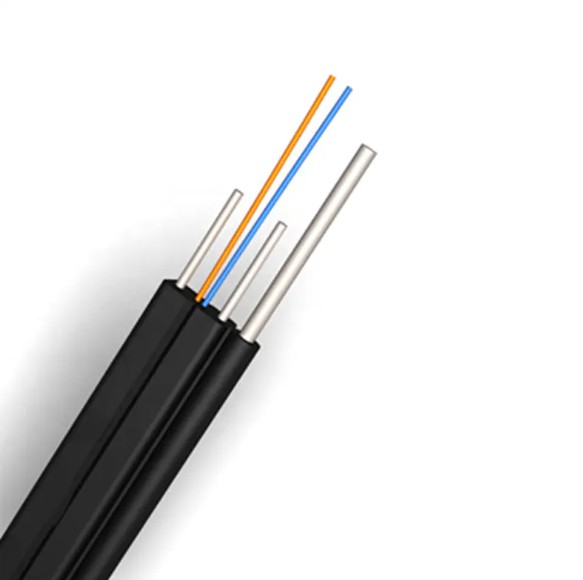

전형적인 구조

일반적인 광섬유 케이블은 일반적으로 다음으로 구성됩니다.

핵심: 중앙에 위치하며 광신호 전송을 위한 채널입니다. 코어의 크기는 광섬유의 유형과 성능에 직접적인 영향을 미칩니다.
클래딩: 코어보다 굴절률이 낮은 코어에 인접한 유리 층입니다. 굴절률의 이러한 차이는 광 신호를 코어로 제한합니다.
버퍼: 습기와 물리적 손상으로부터 코어와 클래딩을 보호합니다.
강점 회원: 일반적으로 아라미드 섬유(예: Kevlar)로 만들어지며 인장 강도를 제공하여 설치 중 섬유 파손을 방지합니다.
외부 재킷: 일반적으로 폴리에틸렌(PE) 또는 폴리염화비닐(PVC)로 만들어진 가장 바깥쪽 보호층은 환경적 부식 및 마모로부터 보호합니다.

이러한 다층 구조는 광섬유 케이블에 고속, 넓은 대역폭, 낮은 감쇠, 전자기 간섭에 대한 내성 및 장거리 전송과 같은 이점을 제공합니다.

광섬유 케이블의 유형

광섬유를 통해 빛이 전파되는 방식에 따라 광섬유 케이블은 두 가지 주요 범주로 나눌 수 있습니다.

단일 모드 광섬유 케이블(SMF)

섬유 코어 직경은 매우 작으며(약 9미크론), 빛은 단일 직선 모드로 전파되므로 분산과 왜곡이 최소화됩니다. 따라서 수십 또는 수백 킬로미터의 장거리 전송에 적합합니다. 이는 통신 백본 네트워크, 대도시 지역 네트워크 및 해저 통신 시스템에 일반적으로 사용됩니다.

다중 모드 광섬유 케이블(MMF)

섬유 코어는 더 두껍기 때문에(50 또는 62.5 마이크론) 빛이 여러 경로를 따라 전파될 수 있습니다. 따라서 상대적으로 저렴하고 데이터 센터, 근거리 통신망, 건물 내 케이블링과 같은 단거리, 고대역폭 전송에 적합합니다. 그러나 모드 분산으로 인해 단일 모드 광섬유에 비해 전송 거리와 대역폭이 제한됩니다.

광섬유 케이블 커넥터

광섬유 케이블을 스위치, 라우터 또는 기타 장치에 연결하려면 특수 광섬유 커넥터 및 어댑터가 필요합니다. 이 커넥터는 광섬유 끝을 정밀하게 정렬하여 원활한 광 신호 전송을 보장합니다.

SC 커넥터

SC 커넥터(가입자 커넥터)는 가장 널리 사용되는 광섬유 커넥터 중 하나입니다. 푸시풀 스냅핏 디자인의 사각형 플라스틱 하우징이 특징이므로 설치 및 제거가 쉽습니다. 장점은 낮은 삽입 손실, 높은 반사 손실, 안정적이고 신뢰할 수 있는 성능을 포함합니다.

SC 광섬유 어댑터

SC 광섬유 어댑터는 두 개의 SC 커넥터를 연결하는 핵심 구성 요소입니다. 일반적으로 두 개의 SC 커넥터의 광섬유 코어를 정밀하게 정렬하여 광학 연결을 허용하는 내부 세라믹 슬리브가 있는 사각형 플라스틱 상자입니다. 어댑터는 단순(광섬유 하나 연결) 또는 이중(광섬유 두 개 연결)으로 제공됩니다.

LC 커넥터

LC 커넥터(Lucent 커넥터)는 고밀도 케이블링 환경에 선호되는 선택입니다. SC 커넥터의 절반에 불과한 컴팩트한 크기 덕분에 동일한 공간 내에서 더 많은 광섬유 커넥터를 수용할 수 있습니다. LC 커넥터는 또한 푸시풀 스냅온 설계를 활용합니다. 컴팩트한 디자인과 우수한 성능으로 인해 데이터 센터, 패치 패널 등 공간이 제한된 환경에서 널리 사용됩니다.

LC 광섬유 어댑터

LC 광섬유 어댑터도 소형이며 두 개의 LC 커넥터를 연결하는 데 사용됩니다. 일반적으로 이중 설계로 고밀도 광섬유 연결 솔루션을 제공하고 캐비닛 공간을 크게 절약합니다.

FC 커넥터

FC 커넥터(페룰 커넥터)는 나사산 연결이 특징입니다. 사용자는 커넥터를 회전시켜 조이기 때문에 진동이나 높은 충격이 가해지는 환경에서도 매우 안정적인 연결을 제공합니다. FC 커넥터는 통신 장비, 산업 제어 시스템 및 정밀 기기에서 흔히 볼 수 있습니다.

FC 광섬유 어댑터

FC 광섬유 어댑터는 또한 스레드 연결을 활용하여 FC 커넥터에 견고한 연결 플랫폼을 제공하여 열악한 환경에서도 안정적인 광 신호 전송을 보장합니다.

ST 커넥터

ST 커넥터(스트레이트 팁)는 BNC 커넥터와 모양이 유사한 총검 잠금 장치가 있는 커넥터입니다. 제자리에 고정하려면 비틀림이 필요하며 한때 광섬유 네트워크에서 매우 인기 있는 커넥터 유형이었습니다. 그러나 SC 및 LC 커넥터보다 크기가 더 크고 잠금 메커니즘이 덜 편리하기 때문에 ST 커넥터는 새로운 네트워크 배포에서 점차적으로 폐지되었지만 일부 오래된 장비 및 네트워크에서는 여전히 찾을 수 있습니다.

ST 광섬유 어댑터

ST 광섬유 어댑터는 두 개의 ST 커넥터를 연결합니다. 총검 잠금 설계는 안전한 연결을 보장하며 구형 LAN 장비에 일반적으로 사용됩니다.

뛰어난 성능을 갖춘 광섬유 케이블은 현대 통신 네트워크에서 없어서는 안 될 구성 요소가 되었습니다. 기업 네트워크를 계획하든, 데이터 센터를 구축하든, 단순히 통신 기술에 관심이 있든 관계없이 광섬유 케이블의 다양한 유형, 구조 및 연결 방법을 이해하면 이 강력한 기술을 더 잘 이해하고 활용하는 데 도움이 되며 디지털 생활에 견고한 기반을 제공할 수 있습니다.
