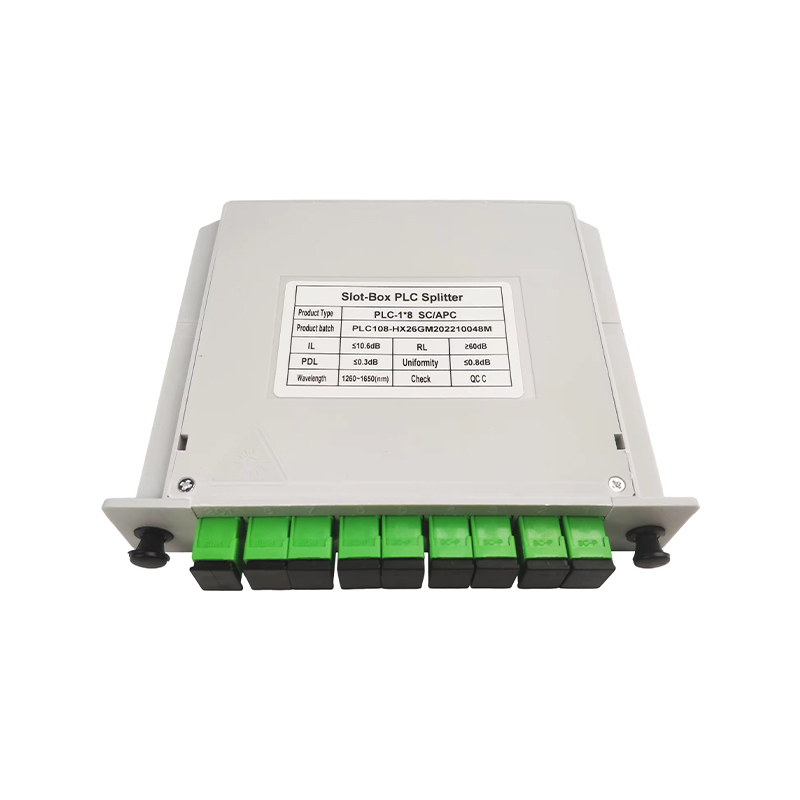

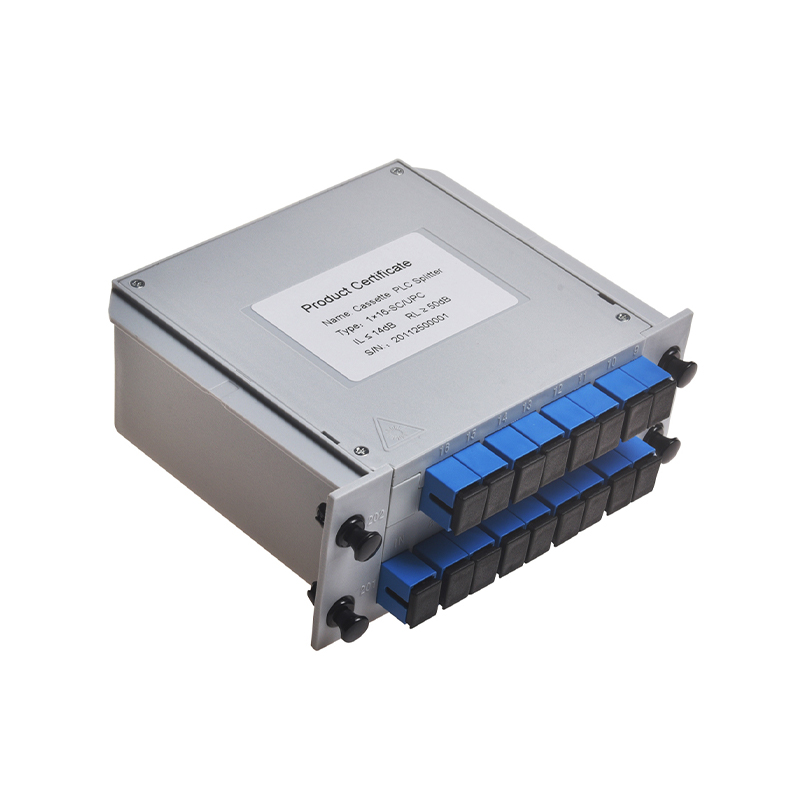

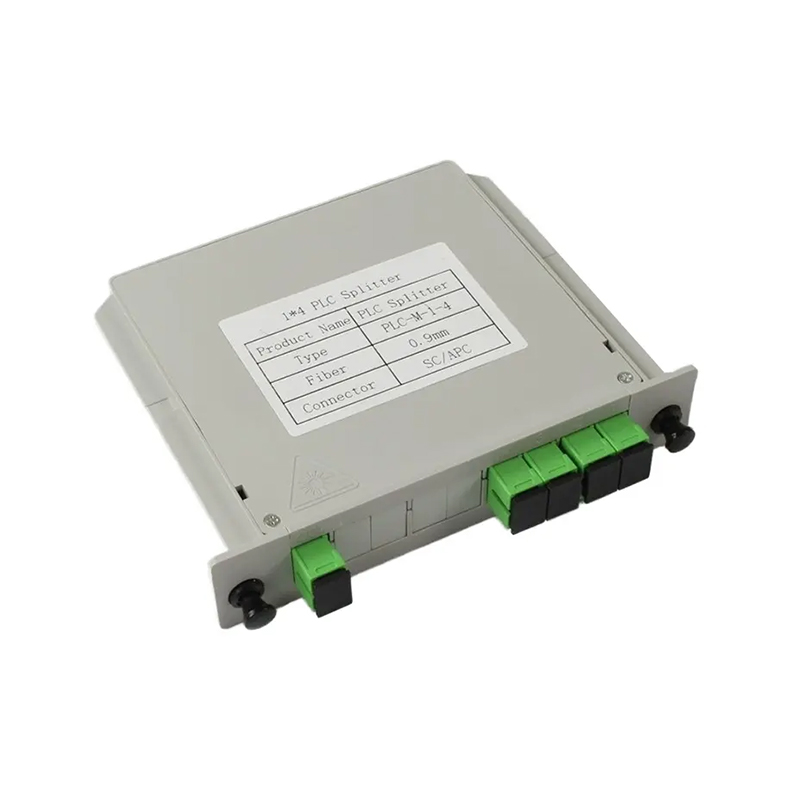

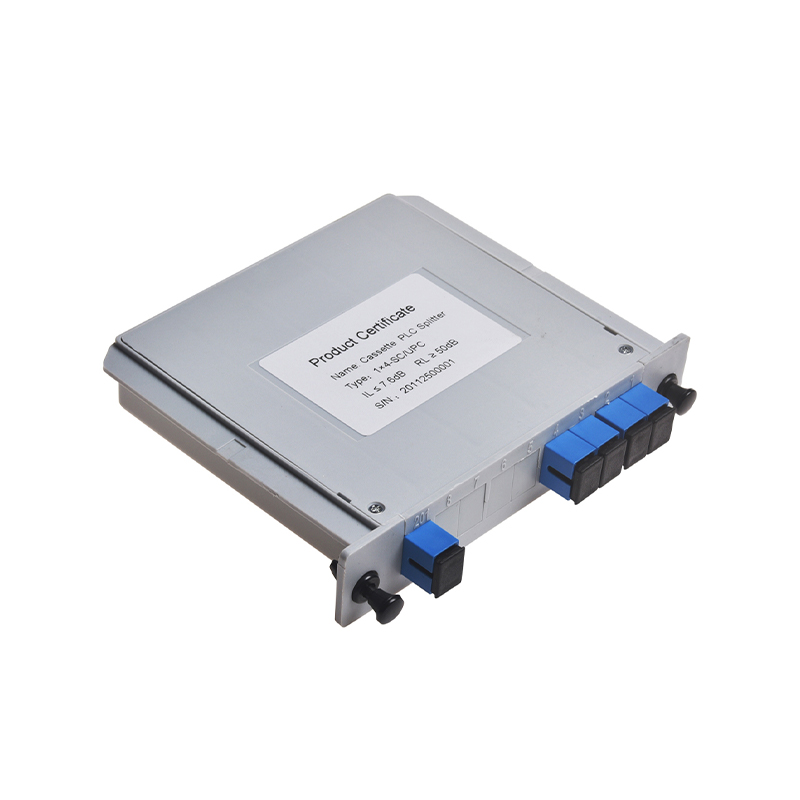

LGX 카세트 광섬유 PLC 분배기

LGX 카세트 광섬유 PLC 분배기는 다양한 광섬유 유형 및 커넥터 유형을 지원하고 다양한 LGX 표준 패널과 호환되므로 데이터 센터, 통신 네트워크 및 보안 네트워크에서 매우 유연합니다.
LGX 카세트는 다양한 분할 비율을 제공하고 단일 모드 또는 다중 모드 광섬유를 지원하며 필요에 따라 길이와 인터페이스 유형을 맞춤 설정할 수 있습니다. 또한 모듈식 설계로 인해 배포 및 확장이 더욱 편리해지며 다양한 규모의 네트워크 요구 사항에 적합합니다.

회사 소개

Ningbo Goshining Communication Technology Co., Ltd.는 고품질의 일류 서비스를 통해 전체 광섬유 제품군을 개발, 생산 및 판매하는 기업으로, 고객의 모든 요구를 충족하고 종합적인 서비스를 제공합니다. 당사의 제품에는 광섬유 고속 커넥터, 패치 코드, PLC 스플리터, 케이블, 분배함, 접속함, 터미널 박스 등이 포함됩니다. 또한 자체 브랜드 개발을 돕는 맞춤형 서비스도 제공합니다.

인증서
뉴스
  • Nov 09, 2026_Goshining

    광섬유 케이블 클램프 가이드: 유형, 재료 및 안전한 설치

    광섬유 케이블 클램프는 이동, 변형 및 굽힘 반경 손상을 제한하면서 광섬유 케이블을 기둥, 벽, 트레이 또는 건물 외관에 고정하는 기계식 패스너입니다. 이는 단지 자재 명세서에 나오는 저가형 액세서리가 아닙니다. 실제로 클램프는 종종 드롭 케이블이 바람, 얼음, 진동 및 일상적인 유지 관리를 견딜 수 있는지 여부를 단단한 굽힘이나 찌그러진 재킷 없이 결정합니다. 실용적인 대답은 클램프를 케이블...
    더 보기
  • Nov 03, 2026_Goshining

    광섬유 케이블 코어 설명: 구조, 유형, 크기 및 선택

    코어는 광섬유 케이블의 빛을 안내하는 중심입니다. 일반 통신 광섬유에서는 단일 모드 케이블의 9μm 유리 코어, 125μm 클래딩으로 둘러싸인 다중 모드 케이블의 50μm 또는 62.5μm 코어입니다. 코어 직경과 굴절률 프로필은 광섬유의 모드 수, 감쇠, 굽힘 감도, 접속 손실 및 각 끝에서 작동하는 트랜시버를 설정합니다. 코어 불일치는 견적에서 놓치기 쉽고 설치 후 발견하는 데 비용이 많이 듭니다. 이 가...
    더 보기
  • Oct 29, 2026_Goshining

    광섬유 유형에 대한 실용 가이드: 케이블, 커넥터, 인터페이스

    두 개의 패치 코드가 벤치에 나란히 놓여 있습니다. 동일한 노란색 재킷, 동일한 SC 하우징, 동일한 3미터 길이입니다. 하나는 10km 지하철 범위로 평가됩니다. 다른 하나는 장거리 포트의 조명을 유지하지 않는 다중 모드 어셈블리입니다. 둘 다 불량이 아닙니다. 그것들은 단순히 다른 광섬유 유형일 뿐이며 가방에 있는 라벨이 항상 이를 명확하게 나타내지는 않습니다. 광섬유 유형은 광섬유 자체,...
    더 보기
LGX 카세트 광섬유 PLC 분배기 업계 지식

LGX 카세트 광섬유 PLC 분배기 평면 광 도파관(PLC) 기술을 기반으로 하는 광 수동 장치로, 표준 LGX(Lucent Gateway Exchange) 크기의 모듈형 상자에 패키지되어 있습니다. 핵심 기능은 미리 설정된 분할 비율에 따라 입력 광 신호의 에너지를 여러 출력 포트에 균등하게 분배하여 광 신호의 지점 간 전송을 실현하는 것입니다.

1. 핵심기술 : PLC
작동 원리: 정밀 광 도파관 경로는 반도체 기술을 사용하여 석영 기판에 만들어집니다. 입력된 광신호는 도파관 분할 영역에서 결합 및 분리됩니다.
주요 기능:
분할 균일성: 각 출력 포트의 광 출력은 매우 일관됩니다.
파장 무감도: 1260nm~1650nm(단일 모드 광섬유의 주요 통신 대역 포함)의 넓은 파장 범위에서 안정적으로 작동할 수 있습니다.
높은 안정성과 신뢰성: 전체 유리 통로 구조, 우수한 환경 적응성 및 긴 수명.
소형화: 칩의 크기가 작고 고밀도 통합 패키징을 쉽게 달성할 수 있습니다.

2. LGX 박스 포장의 특징
LGX(Lucent Gateway Exchange) 상자 포장은 Ningbo Goshining의 표준화된 생산의 중요한 구현입니다. IEC 61754와 같은 국제 표준을 엄격하게 준수합니다. 일반적인 너비는 1인치(25.4mm)의 배수이며 표준 광섬유 분배 프레임(ODF), 분배 상자(ODB) 및 교차 연결 상자(OCC)의 LGX 어댑터 패널에 원활하게 적용할 수 있습니다.
표준화된 크기: IEC 61754 및 기타 표준(일반 폭 1인치/25.4mm 배수)에서 정의한 LGX 쉘 사양을 준수하며 표준 광섬유 분배 프레임(ODF), 광섬유 분배 상자(ODB), 광섬유 교차 연결 상자(OCC)의 범용 LGX 어댑터 패널에 쉽게 설치할 수 있습니다.
모듈형 설계: 플러그 앤 플레이 구조로 설치, 유지 관리, 확장 및 포트 관리 프로세스가 단순화됩니다.
포트 보호: 광섬유 커넥터의 끝면을 효과적으로 보호하기 위해 어댑터(예: SC, LC, FC 등) 또는 피그테일 콘센트를 제공합니다.
내부 구조: 일반적으로 광학 성능과 기계적 강도를 보장하기 위해 금속 또는 고강도 플라스틱 쉘에 캡슐화된 PLC 스플리터 칩, 입력/출력 파이버 어레이(FA), 매칭 접착제, 강화 구성 요소 등을 포함합니다.

3. 주요 기술 매개변수
Ningbo Goshining은 1x2에서 1x64, 2x4에서 2x32까지의 광범위한 분기 비율을 제공하며 고객 요구에 따라 특수 분기 비율 제품을 맞춤화할 수 있습니다.
다음 매개변수는 일반적인 사양이며, 구체적인 값은 모델(분기 비율, 포트 유형)에 따라 다릅니다.
분기 비율 - 공통: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32 등
작동 파장 - 1260nm ~ 1650nm(일반적으로 단일 모드 시스템 대역: O/E/S/C/L 대역)
삽입 손실(IL) - 이론적 최소값 추가 손실 균일성 편차입니다. 예: 1x32 일반적인 값은 약 16.5dB ~ 17.5dB입니다.
균일성(Uniformity) - 각 출력 포트의 손실 차이를 특성화합니다. 예: ≤ 1.0dB(1xN)
편파 종속 손실 - (PDL) ≤ 0.3dB
지향성/반사 손실 - (RL) ≥ 55dB(입력 끝)
작동 온도 - 40°C ~ 85°C(산업 표준)
보관 온도 -- -40°C ~ 85°C
섬유 유형 - G.652.D 단일 모드 섬유
어댑터 유형 - SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC 등(선택 사항)
패키지 크기 - 표준 LGX(예: 1U 높이로 여러 모듈 수용 가능)

4. 일반적인 응용 시나리오
PON(Passive Optical Network): FTTx(Fiber to the Home/Building/Node) 네트워크의 핵심 광 분배기 노드(예: OLT와 다중 ONU/ONT 간의 신호 분배).
광섬유 분배 프레임/박스(ODF/ODB): 중앙 컴퓨터실 및 데이터 센터의 내부 광 경로 분배 및 관리.
FTTA(Fiber to the Antenna): 분산 무선 액세스 네트워크(DAS) 및 5G 프런트홀/미드홀 네트워크에서 광 신호 분할.
케이블 TV(CATV): HFC 네트워크에서 광 신호의 다중 지점 분배.
테스트 및 측정: 단일 광원 신호를 여러 테스트 장비 또는 모니터링 지점에 동시에 배포해야 하는 경우.

5. 선택 및 설치 지점
분할 비율: 네트워크 토폴로지 및 최종 사용자 수에 따라 결정됩니다.
포트 유형: 시스템의 기존 파이버 커넥터(SC, LC, FC) 및 종단면(UPC 파란색, APC 녹색)과 일치하는 어댑터를 선택합니다.
설치 환경: 해당 장치(ODF/ODB)가 표준 LGX 카세트 모듈 설치를 지원하는지 확인하세요.
섬유 관리: 피그테일이 과도하게 구부러지거나 압착되지 않도록 설치 중에 섬유 굽힘 반경(≥ 30mm)에 주의하십시오.
청소: 설치 및 연결하기 전에 전문 도구를 사용하여 광케이블 커넥터 끝면과 장치 포트를 청소해야 합니다.
