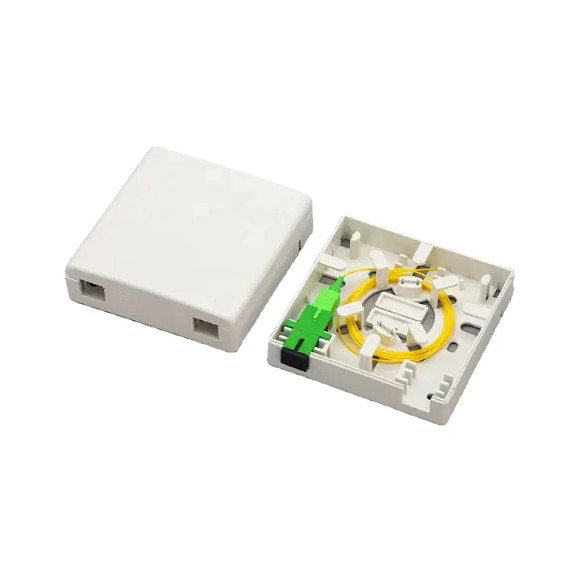

광섬유 배전함(FDB)은 광섬유 통신 네트워크의 필수 장치입니다. 건물이나 사용자 단말기에 들어가는 광케이블에 대한 안전한 중앙 집중식 관리 지점을 제공합니다. 대규모 산업 프로젝트, 데이터 센터 또는 FTTH(Fiber-to-The-Home) 솔루션 등 FDB를 적절하게 사용하는 것은 안정적인 광 신호 전송을 보장하고 네트워크 유지 관리 효율성을 높이는 데 중요합니다.
광섬유 분배함의 주요 기능 및 구조
의 주요 기능 광섬유 패치 패널 광케이블을 고정, 보호, 접속, 종단, 분배하는 역할을 합니다. 일반적으로 박스 하우징, 내부 광섬유 커넥터 패널, 스플라이스 트레이, 광섬유 저장 장치 및 케이블 고정 장치로 구성됩니다. 이러한 구성 요소를 이해하면 더 나은 작동 및 유지 관리가 쉬워집니다.
- 케이블 입구 및 고정 장치: 광케이블이 분전함에 들어갈 때 기계적 손상으로부터 보호하고 움직이지 않도록 고정합니다.
- 광섬유 접합 및 보관: 광섬유 접속을 위한 깨끗하고 안전한 공간을 제공합니다. 그런 다음 접합된 광섬유를 감아서 광섬유 커넥터를 보호하기 위해 접속 트레이에 보관합니다.
- 광섬유 패치 및 연결: 어댑터(예: SC 및 LC 케이블)를 사용하여 접합된 광섬유 코어를 패치 코드에 연결하여 외부 광섬유 장비(예: 광섬유 스위치 및 트랜시버)에 대한 연결을 설정합니다. 이것이 "패치"의 의미입니다.
광섬유 패치 상자를 올바르게 사용하기 위한 단계
1. 설치 및 고정
광섬유 패치 박스는 통신실, 장비실, 복도 벽 등 건조하고 깨끗하며 쉽게 접근할 수 있는 위치에 설치해야 합니다.
- 사이트 선택: 주변 온도와 습도가 장비 요구 사항을 충족하는지 확인하고 작동 및 향후 확장을 위해 충분한 공간을 확보하십시오.
- 보안: 확장 나사와 같은 패스너를 사용하여 패치 박스를 벽이나 랙에 고정합니다. 상자를 똑바로 유지하십시오.
2. 케이블 인입 및 고정
- 스트리핑: 필요에 따라 광섬유 케이블을 벗겨 접합 영역에 들어갈 수 있는 적절한 길이를 남겨둡니다.
- 보안: 장력을 견디고 광섬유를 응력으로부터 보호하기 위해 케이블 클램프 또는 케이블 타이를 사용하여 광섬유 케이블의 강화 코어와 외부 재킷을 인클로저 내에 고정합니다.
3. 광섬유 접합 및 코일링
- 섬유 코어 준비: 광케이블의 베어 파이버 코어와 피그테일의 베어 파이버 코어를 준비합니다. 피그테일의 한쪽 끝에는 접합용 베어 섬유가 포함되어 있습니다. 다른 쪽 끝에는 패널에 연결하기 위한 커넥터가 있습니다.
- 접합: 광섬유 융착 접속기를 사용하여 정밀한 접속을 수행하여 접속 손실을 최소화하십시오.
- 저장 및 보호: 접속된 접속부를 열수축 튜브로 보호하고 접속 트레이에 깔끔하게 감아줍니다. 코일링 중 섬유의 굽힘 반경은 섬유 손실 증가를 방지하기 위해 섬유 제조업체가 지정한 최소값(일반적으로 40mm 이상)보다 작아서는 안 됩니다.
4. 배선 및 연결
- 접합: 융착된 광섬유 피그테일의 커넥터(예: SC 커넥터)를 광섬유 패치 패널의 어댑터에 삽입합니다.
- 패치 코드 연결: 광섬유 패치 코드를 사용하여 패널의 어댑터를 외부 통신 장비에 연결합니다. 패치 코드 모델이 어댑터 유형과 일치하는지 확인하십시오.
광섬유 패치 패널 사용 최적화를 위한 관리 팁
효율적 광섬유 패치 패널 관리를 통해 네트워크 장애율과 유지 관리 비용을 크게 줄일 수 있습니다.
- 명확한 라벨링: 각 파이버, 포트 및 패치 코드에 명확하게 레이블을 지정하여 시작 및 끝 지점과 목적(예: "업링크" 또는 "사용자 액세스")을 표시합니다.
- 케이블 관리: 케이블 타이 또는 케이블 클립을 사용하여 인클로저 내에 광섬유 패치 코드와 저장된 섬유를 깔끔하게 묶어 교차 연결 및 엉킴을 방지하고 원활한 공기 흐름을 보장합니다.
- 정기검사: 패치 패널 내부를 정기적으로 검사하여 먼지와 습기가 없는지, 모든 연결이 안전하고 신뢰할 수 있는지 확인하십시오. 필요한 경우 광 파워 미터를 사용하여 광 신호 강도를 확인하십시오.
광섬유 패치 패널은 광케이블 라인과 단말 장비를 연결하는 브리지 역할을 합니다. 사용 및 관리의 품질은 전체 광섬유 통신 네트워크의 성능을 직접적으로 결정합니다. 표준화된 설치 프로세스와 정교한 관리를 통해 광섬유 네트워크의 신뢰성과 전송 효율성을 극대화하여 사용자에게 안정적이고 빠른 데이터 전송 경험을 제공할 수 있습니다.
