SC 시리즈 광섬유 고속 커넥터: 효율적인 연결의 미래

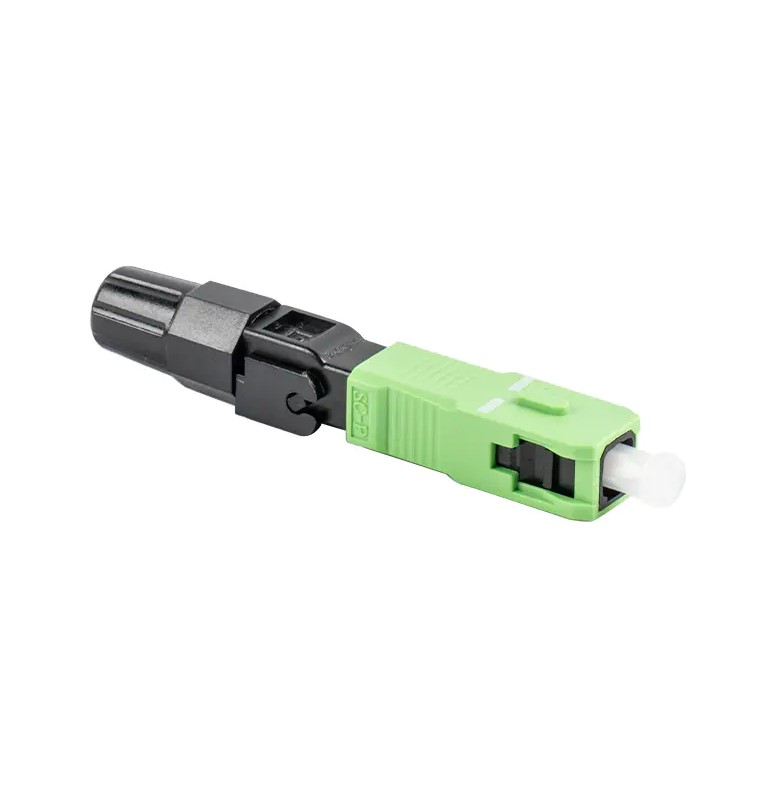

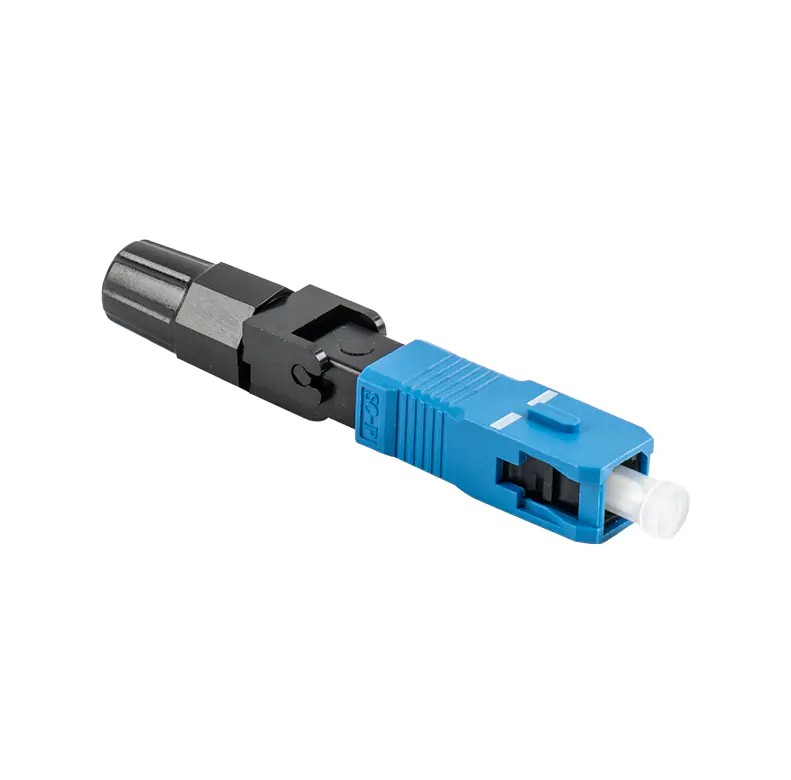

는 SC 시리즈 광섬유 퀵 커넥터 기계적으로 빠른 광섬유 연결을 달성하고 광섬유 케이블의 현장 접합을 위해 설계된 광섬유 커넥터입니다. 일반적으로 사전 연마된 콜릿과 기계적 접합 메커니즘을 갖추고 있어 빠르고 안정적인 광섬유 접합이 가능합니다.

일본 NTT Corporation에서 개발한 SC 커넥터는 광섬유 사이의 제거 가능한 연결에 사용되는 직사각형 쉘 광섬유 커넥터입니다. 기본 구조는 페룰과 커플링 슬리브로 구성되며 그 치수는 FC 커넥터와 동일하지만 고정 메커니즘은 플러그 앤 래치 메커니즘을 사용하므로 회전할 필요가 없습니다.

는 SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.

는 Importance of Fiber Optic Connectors in Modern Communication Networks
광섬유 커넥터는 현대 통신 네트워크의 필수 구성 요소입니다. 광섬유 통신 시스템에서 광섬유를 연결, 보호 및 보호하여 고속, 고용량, 장거리 데이터 전송의 기반을 마련합니다. 정보 기술의 급속한 발전으로 광섬유 커넥터의 적용 범위가 계속 확대되고 그 중요성이 커지고 있습니다.

1. 광섬유 연결 및 고정의 핵심 역할
는 primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.

2. 고속 데이터 전송 수요 지원
5G, 사물인터넷(IoT), 클라우드 컴퓨팅, 인공지능 등 신기술의 발전으로 데이터 전송 속도와 대역폭에 대한 수요가 증가하고 있습니다. 광섬유 통신 시스템의 핵심 구성 요소인 광섬유 커넥터는 높은 대역폭, 낮은 대기 시간 및 높은 신뢰성을 갖추어야 합니다. 예를 들어, SC 시리즈 광섬유 고속 커넥터는 기계적 융착 접합을 활용하므로 빠르고 안정적인 광섬유 연결을 달성하기 위해 열이나 접착제가 필요하지 않습니다. 이는 FTTH(가정용 광섬유)와 같은 고속 액세스 시나리오에 이상적으로 적합합니다.

3. 다양한 응용 시나리오에 적응 가능
광섬유 커넥터는 다음을 포함하되 이에 국한되지 않는 다양한 통신 네트워크 환경에서 널리 사용됩니다.

데이터 센터 및 엔터프라이즈 네트워크: 데이터 센터에서 광섬유 커넥터는 서버, 스위치, 라우터 및 기타 장치 간의 고속 데이터 전송에 사용되며 고성능 네트워크 아키텍처 구축의 핵심입니다.

통신 네트워크: 캐리어 백본 및 대도시 지역 네트워크에서 광섬유 커넥터는 광 케이블, 광 단말 장비 및 광 전송 장비를 연결하여 대용량, 장거리 통신의 기반을 제공합니다.

FTTH(Fiber-to-the-Home): 가정용 광대역 액세스에서 광섬유 커넥터는 광 케이블을 사용자 단말 장비에 연결하여 기가비트 및 10G 액세스를 달성하는 데 중요한 역할을 합니다.

감시 및 보안 시스템: 비디오 감시, 교통 관리, 전력 모니터링 및 기타 분야에서 광섬유 커넥터는 고화질 실시간 비디오 전송 네트워크를 구축하는 데 사용됩니다.

산업 자동화 및 지능형 제조: 산업 제어, 로봇 공학, 스마트 공장 및 기타 분야에서 광섬유 커넥터는 신뢰성이 높은 산업용 이더넷 네트워크 및 실시간 제어 시스템을 구축하는 데 사용됩니다.

4. 통신 시스템의 신뢰성 및 유지 관리성 향상
는 design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.

5. 통신기술의 지속적인 발전 촉진
는 continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.

6. 국제 표준 및 산업 사양 준수
광섬유 커넥터의 호환성과 상호 운용성을 보장하기 위해 TIA/EIA-604-3, IEC 61754 및 GB/T 17650과 같은 일련의 관련 국제 표준이 확립되었습니다. 이러한 표준은 광섬유 커넥터의 치수, 성능 및 테스트 방법을 명확하게 정의하여 다양한 제조업체의 제품 간의 호환성을 보장하고 광섬유 통신 산업의 건전한 발전을 촉진합니다.

SC 커넥터와 다른 커넥터 유형(예: LC, FC, ST) 비교
SC 커넥터는 구조, 성능 및 애플리케이션 시나리오 측면에서 다른 커넥터 유형(예: LC, FC, ST)과 크게 다릅니다. 자세한 비교는 다음과 같습니다.

1. 구조 및 외관
SC 커넥터: 하우징은 직사각형이고 플러그형이며 스냅온 설계가 특징입니다. 길이는 약 28mm, 너비는 15mm로 비교적 크며 일반적으로 파란색 또는 회색입니다.

LC 커넥터: SC 커넥터보다 작은 LC 커넥터는 길이가 약 15mm, 너비가 8mm인 소형 직사각형이며 일반적으로 노란색입니다. 모듈식 잭(RJ) 래치 메커니즘을 사용하는 LC 커넥터는 SC 커넥터와 유사하게 연결되지만 더 컴팩트합니다.

FC 커넥터: 모양이 둥글고 나사산 연결부가 있으며 직경이 약 12mm, 길이가 30mm이며 일반적으로 녹색입니다.

ST 커넥터: 모양이 둥글고 나사식 고정 메커니즘과 반회전 잠금 메커니즘이 있어 다중 모드 광섬유 시스템에 적합합니다.

2. 성능 특성
SC 커넥터: 삽입 손실이 0.3dB 이내, 반사 손실이 40dB를 초과하여 호환성과 반복성이 뛰어나 잦은 연결 및 분리에 적합합니다.

LC 커넥터: 소형이며 삽입 손실이 0.25dB 이내이고 반사 손실이 55dB를 초과합니다. 푸시-풀 플러그인 작동으로 공간이 절약되며 고밀도 케이블링 환경에 적합합니다.

FC 커넥터: 삽입 손실이 약 0.2dB이고 반사 손실이 50dB를 초과하는 안전한 스레드 연결을 제공하므로 높은 안정성이 필요한 환경에 적합합니다.

ST 커넥터: 설치가 쉽지만 제거되기 쉬우며 캠퍼스 네트워크 및 빌딩 영역 네트워크와 같은 저속 전송 환경에 적합합니다.

3. 적용 시나리오
SC 커넥터: 광 모뎀, 스플리터 및 기타 장비를 연결하는 FTTB 및 FTTH 액세스 네트워크와 같은 통신 사업자 네트워크 구축, 케이블 TV 네트워크 및 엔터프라이즈 캠퍼스 네트워크에 널리 사용됩니다.

LC 커넥터: 데이터 센터 내의 서버와 스위치를 연결하고 광섬유 분배 프레임의 포트를 연결하는 데 적합합니다. 이는 데이터 센터 확장에 필요한 광섬유 케이블링 요구 사항과 같은 고밀도 케이블링 시나리오에 적합합니다.

FC 커넥터: 장거리 통신 트렁크 라인과 전산실 핵심 장비를 연결하는 데 사용되며, 도시 간 장거리 광섬유 전송 네트워크 및 대규모 데이터 센터의 핵심 스위칭 장비 등 안정적인 광 신호 전송을 보장합니다.

ST 커넥터: 광섬유 패치 패널에 일반적으로 사용되는 단점은 파손되기 쉽고 연결 지점이 손상되며 광섬유 통신 품질에 영향을 미친다는 것입니다.

4. 장점과 단점
SC 커넥터: 장점으로는 작동 용이성, 저렴한 가격, 손쉬운 연결 및 분리, 삽입 손실 변동 최소화, 높은 압축 강도 및 높은 설치 밀도가 있습니다. 단점은 분리가 쉽다는 점입니다.

LC 커넥터: 작은 크기, 고밀도 케이블링에 적합하고 푸시-풀 연결 및 분리가 용이하다는 장점이 있습니다. 단점은 복잡한 제조 공정과 잠재적으로 더 높은 비용을 포함합니다.

FC 커넥터: 안전한 연결과 우수한 방진 기능이 장점이며, 더 긴밀한 연결이 필요한 애플리케이션에 적합합니다. 단점은 상대적으로 복잡한 설치 프로세스를 포함합니다.

ST 커넥터: 설치가 쉽고 저속 전송 환경에 적합하다는 장점이 있습니다. 단점은 탈착이 용이하고 고밀도 케이블링에 부적합하다는 점입니다.
