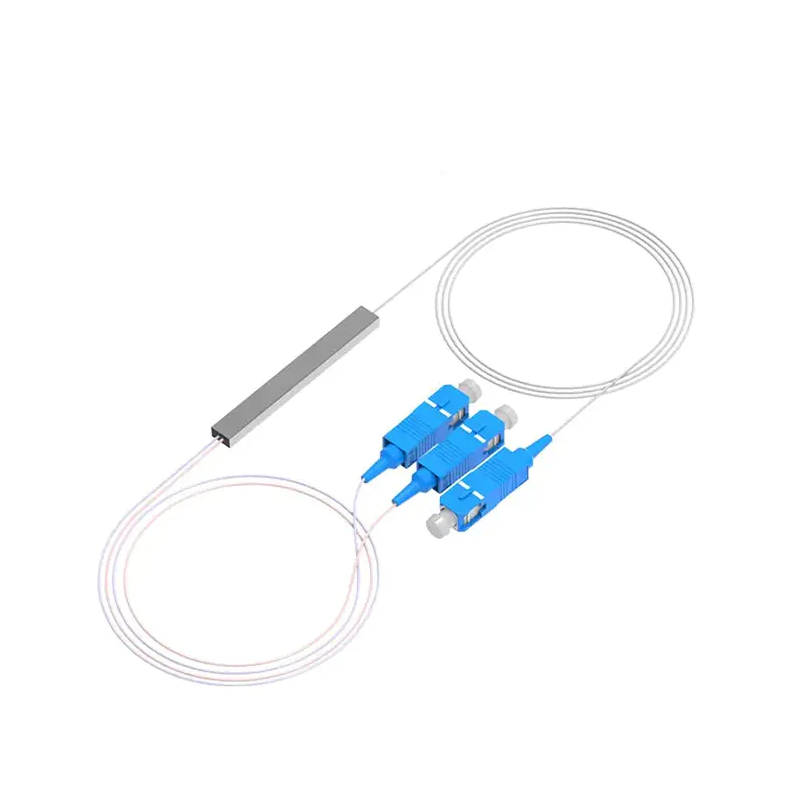

에이 광섬유 PLC 쪼개는 도구 (Planar Lightwave Circuit Splitter)는 평면 광도파로 기술을 기반으로 한 수동형 광소자입니다. 핵심 원리는 석영 기판에 정확한 광 도파관 경로를 에칭함으로써 입력 광 신호가 빛의 결합 및 분배 효과를 사용하여 미리 결정된 비율(예: 1:4, 1:8, 1:32 등)에 따라 여러 출력 포트로 균등하게 분할된다는 것입니다.
이 프로세스는 주로 칩 내부의 Y자형 분기 구조 네트워크에 의존합니다. 광 신호는 도파관에서 전파되어 균일한 에너지 분포를 달성하기 위해 일련의 분할 장치를 통과합니다. 기존의 융합된 쌍원추형 테이퍼 스플리터와 비교하여, 광섬유 PLC 쪼개는 도구s 높은 분할 정확도, 넓은 파장 적응성, 강력한 안정성 및 컴팩트한 크기와 같은 중요한 이점을 가지고 있습니다.
I. 핵심 기술: 평면 광 도파관은 어떻게 작동합니까?
제조 공정 광섬유 PLC 쪼개는 도구s 반도체 칩과 비슷하다. 핵심 기술은 다음과 같습니다.
- 재료 및 증착: 에이 waveguide layer with a higher refractive index is formed on a silicon or quartz substrate using methods such as chemical vapor deposition.
- 포토리소그래피 및 에칭: 설계된 도파관 패턴(주로 Y자 모양의 가지 배열)을 포토리소그래피를 통해 도파관 층에 전사하고 식각을 통해 물리적 채널을 형성합니다.
- 커플링 및 포장: 제작된 PLC 칩은 광신호의 효율적인 전송을 보장하기 위해 정밀하게 정렬되고 입출력 광섬유 어레이에 영구적으로 결합됩니다.
전체 프로세스의 핵심은 저손실, 높은 일관성의 광 분할을 달성하여 각 출력 포트에서 매우 균일한 광 출력 분배를 보장하는 것입니다.
II. 주요 장점 및 적용 시나리오
PLC 광 분배기는 여러 가지 성능 이점으로 인해 최신 광 네트워크의 주류 선택이 되었습니다.
- 균일 분할: 입력 광전력이 고르게 분포되어 있어 분할 비율 정확도가 높습니다.
- 파장 둔감도: 1260nm~1650nm의 넓은 파장 범위에서 안정적인 성능을 제공하며 다양한 통신 표준에 적합합니다.
- 컴팩트하고 안정적: 칩 기반 설계로 인해 크기가 작고 환경 온도 변화와 진동에 대한 민감도가 낮으며 신뢰성이 높습니다.
- 높은 채널 수: 1×N 높은 채널 분할(예: 1×64, 1×128)을 쉽게 구현합니다.
주요 응용 분야:
- FTTH(Fiber to the Home) 네트워크: PON(Passive Optical Network)에서는 ODN(Optical Distribution Network)의 핵심 분할 장치 역할을 하여 중앙 사무실 신호를 수많은 최종 사용자에게 배포합니다.
- 데이터 센터 상호 연결: 광 백플레인 및 광 상호 연결 링크의 신호 분배에 사용됩니다.
- CATV 시스템: 비디오 광신호의 다중 지점 분배를 가능하게 합니다.
- 테스트 및 감지: 광섬유 테스트 장비 및 분산 센서 네트워크의 광 경로 분배 장치로 사용됩니다.
III. 미래 개발 동향
5G 확산, 기가급 광통신망 업그레이드, 데이터센터 트래픽 급증으로 인해 광섬유 PLC 쪼개는 도구 시장은 계속 성장하고 있습니다. 미래의 기술 개발은 다음에 중점을 둘 것입니다:
- 더 높은 통합: 더 많은 브랜치(예: 1×256)를 가진 칩을 개발하고 이를 파장분할다중화(WDM) 등의 기능과 함께 단일 모듈로 통합합니다.
- 소형화 및 저렴한 비용: 장치 크기를 더욱 줄이고 생산 비용을 낮추기 위한 프로세스 개선.
- 지능형 관리: 모니터링 가능한 지능형 ODN 네트워크를 달성하기 위해 OTDR(광시간 영역 반사계)과 같은 모니터링 기능과의 통합을 모색합니다.
평면 광 도파관 기술을 기반으로 안정적이고 효율적인 분할 기능을 갖춘 광섬유 PLC 스플리터는 고속 광대역 광 네트워크 구축의 초석이 되었습니다. 그들의 지속적인 기술 발전은 더 높은 용량과 더 뛰어난 지능을 향한 전광 네트워크의 미래 개발을 강력하게 지원할 것입니다.
