광섬유 케이블에 대해 알아야 할 모든 것

광섬유 케이블의 기능은 무엇입니까?
광섬유 케이블 광파를 사용하여 광섬유로 정보를 전송하는 통신 매체로 현대 통신 시스템에 널리 사용됩니다. 이는 상당한 기술적 이점을 가질 뿐만 아니라 실제 응용에서도 큰 가치를 보여줍니다. 다음은 여러 측면에서 광섬유 케이블의 역할을 자세히 설명합니다.

1. 고속 데이터 전송
광섬유 케이블의 핵심 장점 중 하나는 전송 속도가 매우 높다는 것입니다. 기존 구리 케이블과 비교하여 광섬유 케이블은 데이터 전송에 전기 신호 대신 광 신호를 사용하므로 구리 케이블의 한계를 훨씬 뛰어 넘는 GHz 수준의 대역폭을 달성할 수 있습니다. 이는 HD 비디오, 4K/8K 비디오 스트리밍, 가상 현실(VR), 증강 현실(AR) 등과 같은 고대역폭 애플리케이션과 같은 광섬유 케이블을 통해 대량의 데이터를 동시에 전송할 수 있음을 의미합니다.

또한 광섬유 케이블의 전송 속도는 빛의 속도(약 3×10⁸m/s)에 가까워 데이터 전송이 지연에 거의 영향을 받지 않습니다. 이는 온라인 게임, 원격 의료, 금융 거래 등과 같이 실시간 요구 사항이 매우 높은 애플리케이션 시나리오에 매우 적합합니다.

2. 장거리 전송
또 다른 주목할 만한 특징은 광섬유 케이블 저손실 특성입니다. 광섬유는 광신호의 전파 손실이 매우 낮기 때문에 잦은 신호 증폭 없이도 장거리 전송이 가능합니다. 이로 인해 광섬유 케이블은 도시 간 및 국가 간 백본 네트워크 연결과 같은 장거리 통신에 매우 적합합니다.

이에 반해, 구리 케이블은 빠른 신호 감쇠로 인해 일반적으로 수십 킬로미터 범위 내에서만 효과적으로 전송될 수 있는 반면, 광섬유는 수백 킬로미터 또는 심지어 수천 킬로미터의 전송 거리를 쉽게 달성할 수 있어 통신 효율성과 네트워크 범위가 크게 향상됩니다.

3. 전자기 간섭 방지
광섬유 케이블의 중요한 특징은 전자기 간섭에 저항하는 능력입니다. 광섬유 자체는 유리로 만들어졌으며 비전도성이므로 구리 케이블과 같이 전자기장의 영향을 받지 않습니다. 이는 강한 전자기 간섭 환경(예: 고전압 전력 시설 근처, 산업 제어 환경, 병원 등)에서 광섬유 케이블을 더욱 안정적이고 신뢰할 수 있게 만듭니다.

이 기능은 높은 신뢰성이 요구되는 통신 시스템(군 통신, 의료 영상 전송, 산업 자동화 등)에 특히 중요하며 데이터 전송의 연속성과 정확성을 보장합니다.

4. 높은 보안
광섬유 케이블의 물리적 특성은 정보 보안에도 자연스러운 이점을 제공합니다. 광섬유 케이블은 비전도성이며 광신호는 외부 장치에 의해 쉽게 도청되지 않기 때문에 광섬유 케이블은 구리 케이블에 비해 불법적으로 가로채거나 감시하기가 더 어렵습니다. 이로 인해 광섬유 케이블은 데이터 전송의 보안을 보장하기 위해 정부, 금융, 군사 등 민감한 분야에서 널리 사용됩니다.

또한 광섬유 케이블의 신호는 눈에 보이지 않기 때문에 육안으로 광섬유 내부를 관찰하려고 해도 전송 내용을 알 수 없어 보안이 더욱 강화된다.

5. 광범위한 응용 분야
적용 범위 광섬유 케이블 거의 모든 현대 통신 및 정보 기술 분야를 포괄하는 매우 광범위한 분야입니다. 구체적으로 다음을 포함합니다:

통신 사업자 네트워크: 고속 인터넷 액세스를 제공하기 위해 국가 또는 지역 백본 네트워크를 구축하는 데 사용됩니다.
인터넷 서비스 제공업체(ISP): 가정과 기업을 위한 FTTH(Fiber-to-the-Home) 서비스를 제공합니다.
케이블 TV(CATV): 고화질 비디오 신호를 전송하는 데 사용됩니다.
데이터 센터: 고속 데이터 교환을 달성하기 위해 서버, 스위치 및 저장 장치를 연결하는 데 사용됩니다.
의료 산업: 원격진단, 수술지도, 의료영상 전송 등에 사용됩니다.
산업 자동화: 공장 내 고속 데이터 전송 및 제어에 사용됩니다.
군사 및 국방: 기밀 통신 및 명령 시스템에 사용됩니다.
교통 및 에너지: 스마트 그리드, 교통 모니터링, 에너지 관리 시스템의 통신에 사용됩니다.

6. 다양한 통신 기술 지원
통신 기술의 지속적인 발전으로 광섬유 케이블은 차세대 통신 기술(예: 5G, 6G, IoT, 양자 통신 등)을 위한 중요한 인프라가 되었습니다. 예를 들면:

5G 네트워크: 5G는 주로 무선 통신에 의존하지만, 기지국 간 백홀과 프런트홀 네트워크에는 여전히 광섬유 케이블이 많이 사용됩니다.

사물인터넷(IoT): 광섬유 케이블s 대규모 장치 간의 고속, 저지연 통신을 보장합니다.

양자 통신: 광섬유 케이블은 양자키분배(QKD) 구현의 기반으로, 미래 양자인터넷 발전의 기반을 마련한다.

광섬유 케이블의 유연성과 확장성을 통해 미래 통신 기술의 지속적인 발전에 적응할 수 있습니다.

7. 환경 보호 및 에너지 절약
광섬유 케이블s 또한 제조 및 사용 중에 특정 환경적 이점이 있습니다. 첫째, 광섬유 케이블의 원자재는 주로 석영 유리와 플라스틱 외피이며 생산 공정은 구리 케이블보다 환경에 미치는 영향이 적습니다. 둘째, 광섬유 케이블의 저손실 특성은 전송 중에 필요한 에너지가 적다는 것을 의미하므로 에너지 소비와 탄소 배출이 줄어듭니다.

또한, 광섬유 케이블의 수명이 길어지면 교체 빈도가 줄어들어 장기적으로 자원을 절약하고 환경을 보호하는 데에도 도움이 됩니다.

광섬유 케이블의 구조에는 어떤 부분이 포함됩니까? 이러한 부품이 성능에 어떤 영향을 미치나요?
구조 광섬유 케이블 주로 케이블 코어, 보강 요소 및 외장과 같은 부품이 포함됩니다. 이러한 부품은 각각 광섬유 케이블에서 서로 다른 기능을 가지며 광섬유 케이블의 성능에 중요한 영향을 미칩니다.

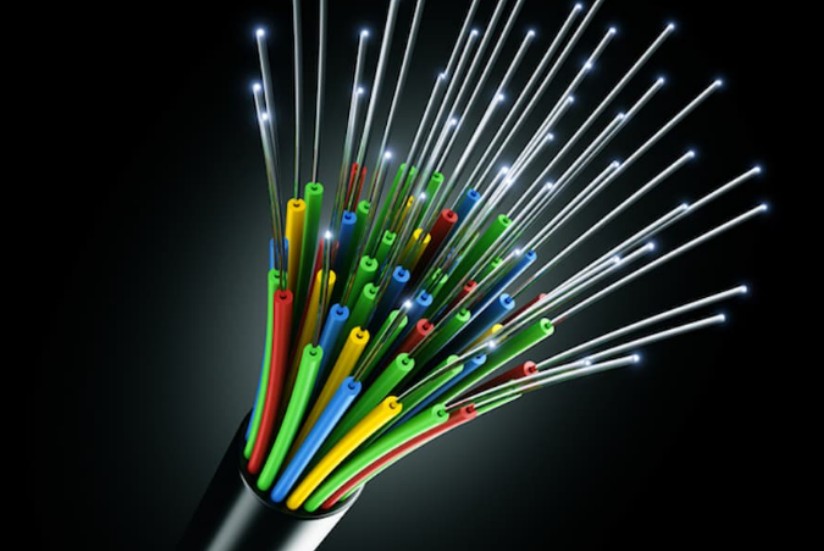

1. 케이블 코어

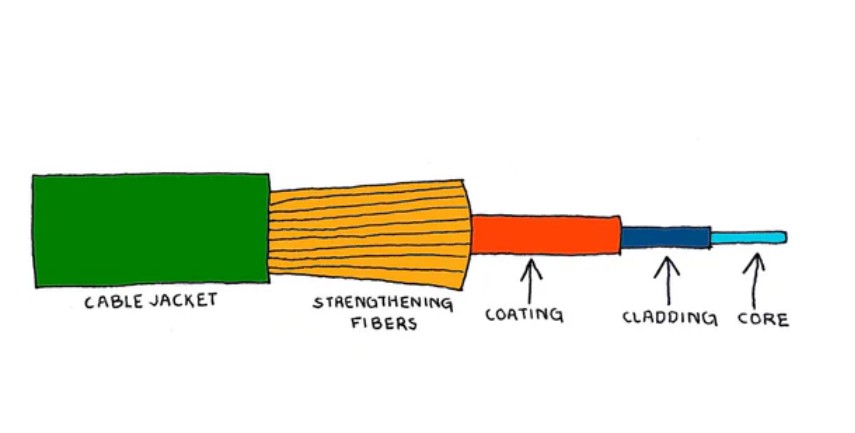

케이블 코어는 광섬유 케이블의 핵심 부분이며 하나 이상의 광섬유로 구성됩니다. 광섬유 자체는 코어, 클래딩 및 코팅으로 구성됩니다.

섬유 코어: 빛 신호 전송을 위한 채널로 일반적으로 굴절률이 높은 유리나 플라스틱으로 만들어집니다. 직경에 따라 광섬유 유형(단일 모드 또는 다중 모드)이 결정됩니다. 단일 모드 광섬유의 코어 직경은 작으며(약 8.3~10미크론) 장거리 전송에 적합합니다. 다중 모드 광섬유의 코어는 더 크며(약 50~62.5미크론) 단거리 고대역폭 애플리케이션에 적합합니다.

클래딩: 코어를 둘러싸는 저굴절률 소재는 내부 전반사 원리를 통해 광신호를 코어 내부에 가두는 데 사용되어 광신호의 효율적인 전송을 보장합니다.

코팅: 외부 응력이나 마모로 인해 코어와 클래딩이 영향을 받지 않도록 기계적 보호 기능을 제공합니다.

케이블 코어의 구조 설계는 광섬유의 전송 성능에 직접적인 영향을 미칩니다. 예를 들어, 케이블 코어의 광섬유 배열(예: 층 비틀림, 뼈대, 다발 튜브 또는 리본)은 광섬유의 굽힘 성능 및 측면 압력 저항에 영향을 미칩니다.

2. 보강요소
보강요소는 광케이블의 기계적 강도를 높여 설치 및 포설 시 장력, 측압 등의 외력을 견딜 수 있도록 하는 데 사용됩니다. 일반적인 강화 재료로는 강철 와이어, 아라미드사(Kevlar), 유리 섬유 강화 플라스틱(FRP) 등이 있습니다.

중앙 보강 요소: 일반적으로 장력을 견딜 수 있도록 케이블 코어의 중앙에 위치합니다.

주변 보강 요소: 압축 및 굽힘 저항을 향상시키기 위해 외장 근처에 위치합니다.

보강 요소의 선택과 배열은 광섬유 케이블의 기계적 특성에 직접적인 영향을 미칩니다. 예를 들어, 강한 전자기 간섭 환경에서 비금속 강화 요소(예: 아라미드 원사)는 전자기 간섭을 방지하고 신호 전송의 안정성을 향상시킬 수 있습니다.

3. 칼집
피복은 광섬유 케이블의 가장 바깥쪽 층으로 외부 환경으로부터 내부 구조를 보호하는 데 사용됩니다. 피복은 일반적으로 내부 피복과 외부 피복으로 구성됩니다.

내부 피복: 일반적으로 폴리에틸렌(PE)이나 폴리염화비닐(PVC)로 만들어지며 습기를 방지하고 예비적인 기계적 보호를 제공하는 데 사용됩니다.

외부 피복: 배치 환경에 따라 다양한 재료를 선택할 수 있습니다. 예를 들어 알루미늄 테이프와 폴리에틸렌으로 만든 LAP 외피는 직접 매립에 적합하고 강철 와이어 갑옷은 더 높은 압력 저항이 필요한 장면에 사용됩니다.

피복의 재료 및 구조 설계는 광섬유 케이블의 내식성, 내열성, 난연성 및 UV 저항성에 중요한 영향을 미칩니다. 예를 들어, 일부 외장재는 난연성이 뛰어나 방화 요구 사항이 높은 장소에 적합합니다.

각 부분이 성능에 미치는 영향 광섬유 케이블
전송 성능: 케이블 코어의 구조와 재질은 광신호의 전송 효율에 직접적인 영향을 미칩니다. 예를 들어, 단일 모드 광섬유는 코어가 더 작고 장거리 전송에 적합한 반면, 다중 모드 광섬유는 코어가 더 크고 단거리 고대역폭 애플리케이션에 적합합니다.

기계적 성질: 강화 요소와 외장의 설계에 따라 인장 강도, 압축 저항, 굽힘 저항과 같은 광섬유 케이블의 기계적 특성이 결정됩니다. 예를 들어 보강 요소의 선택은 머리 위, 직접 매설 또는 파이프라인 부설 시 광섬유 케이블의 적용 가능성에 영향을 미칩니다.

환경 적응성: 피복의 재질과 구조는 다양한 환경에서 광섬유 케이블의 내구성을 결정합니다. 예를 들어, 일부 외장재는 내식성과 자외선 저항성이 우수하여 실외 또는 열악한 환경에 적합합니다.

설치 편의성: 케이블 코어의 구조 설계(예: 층 꼬임 유형, 뼈대 유형)와 보강 요소의 배열은 광섬유 케이블의 설치 난이도와 유연성에 영향을 미칩니다. 예를 들어, 층연 구조는 구부리고 배선하기 쉬운 반면, 뼈대 구조는 고밀도 배선에 더 적합합니다.

광섬유 케이블의 구조적 설계는 성능의 핵심입니다. 케이블 코어, 보강 요소 및 외장은 각각 서로 다른 기능을 가지며 함께 광섬유 케이블의 전송 성능, 기계적 특성 및 환경 적응성을 결정합니다. 이러한 부품을 적절하게 선택하고 설계하면 광섬유 케이블이 다양한 응용 시나리오에서 효율적이고 안정적인 데이터 전송을 달성할 수 있습니다.

선택하는 방법 광섬유 케이블 특정 환경에 대해? 예를 들어, 머리 위, 지하 또는 실내 설치에 어떤 유형을 사용해야 합니까?
특정 환경에 대한 광섬유 케이블 선택은 설치 환경, 애플리케이션 시나리오 및 특정 요구 사항에 따라 결정되어야 합니다. 다음은 다양한 설치 환경(예: 머리 위, 지하 또는 실내)에 대한 광섬유 케이블 선택 권장 사항입니다.

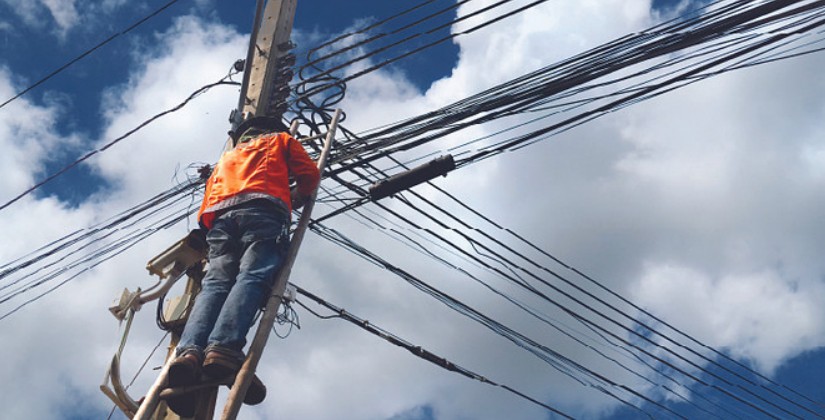

1. 머리 위 설치
오버헤드 설치는 일반적으로 실외에서 사용되며, 특히 기존 기둥이나 타워를 활용해야 하는 경우에 더욱 그렇습니다. 이 설치 방법은 농촌과 도시 간의 장거리 통신 및 높은 설치 위치가 필요한 시나리오에 적합합니다.

권장 유형: 자립형 광케이블(ADSS, OPGW 등)

특징:
ADSS(All-Dielectric Self-Supporting Cable): 비금속 자립형 광케이블로 머리 위 설치에 적합하며 내풍성, 내빙성 및 자외선 저항성이 우수합니다.

OPGW(Optical Fiber Composite Ground Wire): 광섬유 복합 가공 접지선으로, 일반적으로 전력선에 사용되며 전력 전송 및 통신 기능을 모두 갖습니다.

특정 환경에 맞는 광섬유 케이블을 선택할 때 실제 적용 시나리오와 요구 사항을 기반으로 합리적인 구성을 만드는 것이 필요합니다. 머리 위 설치의 경우 자체 지지형 광케이블(예: ADSS 또는 OPGW)을 권장합니다. 추가적인 지지구조물 없이 기존 전력선이나 통신탑 자원을 최대한 활용할 수 있어 건설비용과 시간을 절약할 수 있다는 장점이 있다.

이러한 광케이블은 바람, 얼음 및 자외선에 대한 저항력이 뛰어나 장거리, 고대역폭 통신 요구 사항, 특히 농촌 지역이나 도시 간 신속한 배치에 적합합니다.

2. 지하 설치
지하 설치는 도심, 건물 간, 외부 간섭을 피해야 하는 환경 등 은폐 배선이 필요한 시나리오에 적합합니다. 지하 설치 방법에는 파이프라인 부설, 직접 매설 및 마이크로 트렌치 건설이 포함됩니다.

권장 유형:
파이프라인 부설: 파이프 부설에 적합한 GYTS 또는 GYTA 유형의 광케이블을 사용하십시오.
직접 매설: 토양에 직접 매설하는 데 적합한 GYTA53 유형의 광케이블을 사용하십시오.
마이크로 트렌치 부설: 지상 구조물에 미치는 영향을 줄이기 위해 얕은 지하 설치에 적합합니다.

특징:

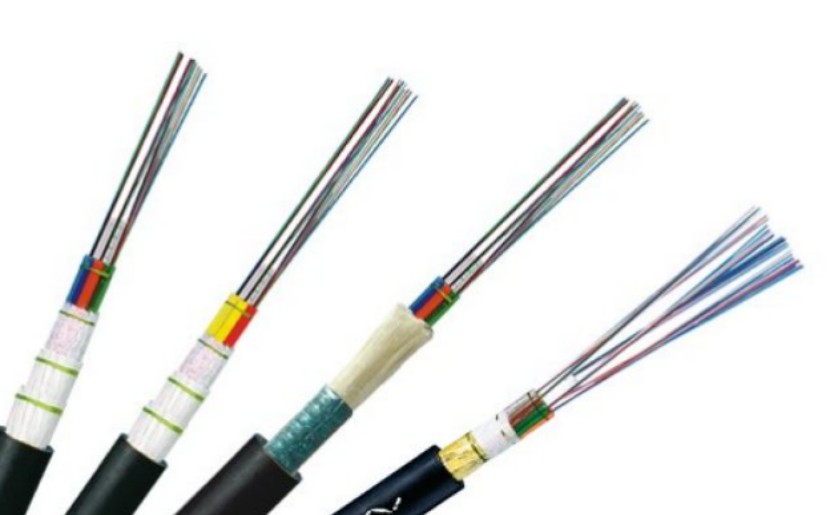

장갑형 광케이블: GYTS, GYTA 등과 같은 금속 장갑층은 추가적인 기계적 보호를 제공합니다.
방수 성능: 지하 광케이블은 일반적으로 습기 침투를 방지하기 위해 방수 설계를 갖추고 있습니다.

지하 설치에서 장갑형 광케이블(예: GYTS, GYTA 등)은 더 나은 물리적 보호 기능을 가지며 토양 압력, 습기 침식 및 외부 물리적 손상에 효과적으로 저항할 수 있습니다. 통신 서비스의 연속성과 보안을 보장하기 위해 높은 신뢰성과 장기적인 안정성이 필요한 시나리오에 적합합니다.

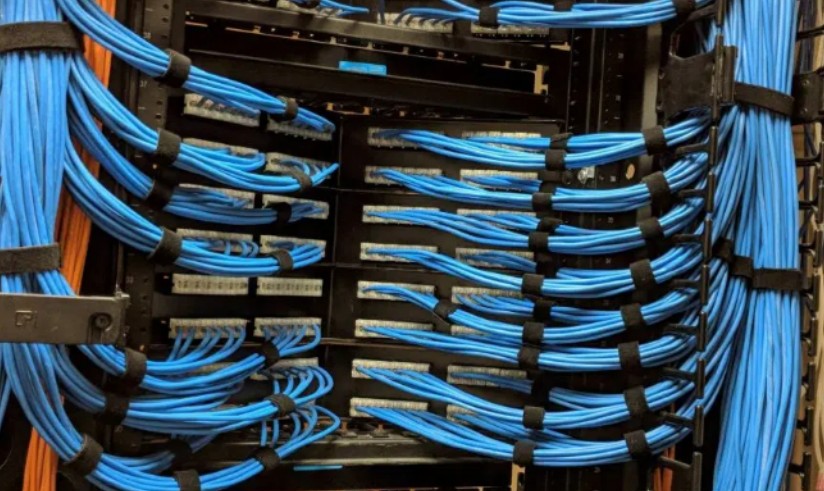

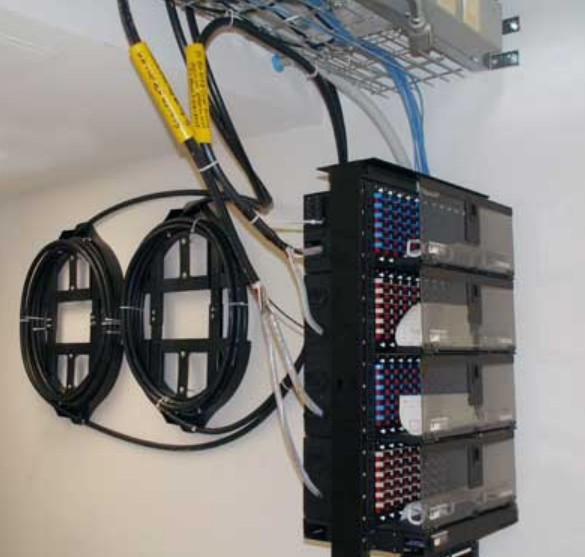

3. 실내 설치
실내 설치는 데이터 센터, 사무실, 주택 등과 같은 건물 내부 배선에 적합합니다. 실내 광케이블은 일반적으로 극한 환경 조건을 견딜 필요가 없지만 화재 방지 및 난연성과 같은 안전 요구 사항을 충족해야 합니다.

권장 유형:
비장갑 소프트 광케이블: GJYXFCH, GJXFH 등과 같은 실내 수직 및 수평 배선에 적합합니다.
나선형 장갑 소프트 광케이블: GJYXFA-50과 같은 쥐가 물지 못하는 실내 환경에 적합합니다.

특징:
우수한 유연성: 좁은 공간에서도 배선이 용이합니다.
난연성 디자인: 화재 확산을 방지하기 위해 실내 안전 기준을 충족합니다.

실내 설치에서는 비장갑 또는 경량 소프트 광케이블(예: GJYXFCH, GJXFH 등)이 설치가 쉽고 신속한 배포에 적합합니다. 이 제품은 단거리, 고밀도 배선 요구 사항, 특히 사무실 환경, 데이터 센터 및 높은 배선 효율성과 유연성이 필요한 기타 시나리오에 적합합니다.

4. 광섬유 유형을 선택하십시오.
선택할 때 광섬유 케이블 , 광섬유 유형(단일 모드 또는 다중 모드)도 고려해야 합니다.

단일 모드 광섬유(SMF): FTTH, 데이터센터 상호연결 등 장거리, 고대역폭 통신에 적합합니다.

다중 모드 광섬유(MMF): 근거리 통신망, 건물 내부 배선 등과 같은 단거리, 중간 대역폭 요구 사항에 적합합니다.

5. 기타 고려사항
환경적 요인: 온도, 습도, 자외선, 화학적 부식 등을 포함하여 해당 보호 수준을 갖춘 광케이블을 선택해야 합니다.

설치 방법: 다양한 설치 방법(예: 오버헤드, 파이프라인, 직접 매설)은 광케이블 선택에 영향을 미치며 실제 조건에 따라 적절한 구조를 선택해야 합니다.

비용 및 유지 관리: 오버헤드 설치는 비용이 저렴하지만 유지 관리가 상대적으로 복잡합니다. 지하 설치는 비용이 더 높지만 유지 관리가 더 편리합니다.

광섬유 케이블을 설치할 때 주의해야 할 사항은 무엇입니까?
광섬유 케이블 설치에는 성능과 안전을 보장하기 위해 여러 측면에 주의가 필요합니다. 자세한 주의사항은 다음과 같습니다.

과도한 스트레칭과 구부림을 피하십시오. 광섬유 케이블의 심선은 유리로 되어 있어 상대적으로 약하므로 설치 과정에서 광섬유 자체를 직접 당기지 말고, 부품(예: 아라미드 원사 또는 유리 섬유 막대)만 힘을 주어 당기십시오. 동시에, 광섬유가 파손되는 것을 방지하기 위해 케이블의 최소 굽힘 반경을 초과하지 마십시오.

광섬유 끝을 올바르게 처리하십시오. 설치하기 전에 광섬유 끝을 적절한 도구와 기술로 처리하여 고르지 않은 끝으로 인한 신호 손실을 방지하기 위해 부드러움과 평탄성을 보장해야 합니다.

적절한 윤활제를 사용하십시오. 광케이블을 도관에 설치할 때 인장 하중을 줄이고 마찰로 인한 광섬유 손상을 방지하기 위해 광케이블의 보호 재킷 재료와 호환되는 윤활제를 사용해야 합니다.

비틀거나 교차하지 마십시오. 설치하는 동안 광섬유 케이블이 꼬이거나 교차하는 것을 피해야 하며, 특히 스풀에서 굴러갈 때 광섬유 케이블이 회전으로 인해 꼬이는 것을 피해야 합니다.

예비 증거금: 광케이블을 포설한 후에는 광케이블이 너무 팽팽해지는 것을 방지하고 접속이 필요한 경우 충분한 작업 공간을 제공하기 위해 적절한 여유를 두어야 합니다.

환경 조건: 설치 환경은 광섬유 장비의 작동 요구 사항을 충족해야 하며 광섬유의 성능과 수명에 영향을 미치지 않도록 극단적인 온도나 습도를 피해야 합니다.

안전 예방조치: 넓은 면적에 광케이블을 설치할 때에는 광섬유에 있는 레이저를 직접 보는 것이 눈에 손상을 주지 않도록 적외선 필터링 기능이 있는 안경을 착용하는 것이 좋습니다.

테스트 및 승인: 설치가 완료된 후에는 광케이블 테스터, OTDR 등의 장비를 이용하여 광케이블 길이, 손실, 노드 연결 및 기타 테스트를 수행하고 그 결과를 기록하고 설계 요구 사항과 비교해야 합니다.

표시 및 식별: 광케이블 및 접속부에는 식별표시가 있어야 하며, 유지관리가 용이하도록 번호, 광케이블 모델, 사양 등을 표시해야 합니다.

전문적인 운영: 설치 광섬유 케이블 올바른 작동과 최적의 성능을 보장하려면 숙련된 기술자가 수행해야 합니다.

이러한 예방 조치를 따르면 광섬유 케이블의 효율적이고 원활한 작동을 보장하고 유지 관리 비용을 줄이며 서비스 수명을 연장할 수 있습니다.

광섬유 케이블의 서비스 수명 및 유지 관리 요구 사항은 무엇입니까?
광섬유 케이블의 서비스 수명 및 유지 관리 요구 사항은 장기적으로 안정적인 작동을 보장하는 핵심 요소입니다. 광섬유 케이블의 서비스 수명은 제조 품질, 설치 환경 및 유지 관리 방식에 따라 일반적으로 20~30년 또는 그 이상입니다. 광섬유 케이블의 서비스 수명을 연장하려면 다음 유지 관리 요구 사항 및 예방 조치를 따라야 합니다.

과도한 스트레칭과 구부림을 피하십시오. 광섬유 케이블의 심선은 유리로 되어 있어 상대적으로 약하므로 설치 과정에서 광섬유 자체를 직접 잡아당기지 말고, 부품(아라미드사 또는 유리섬유 막대 등)만 힘을 주어 잡아당기십시오. 동시에, 광섬유가 파손되는 것을 방지하기 위해 케이블의 최소 굽힘 반경을 초과하지 마십시오.

광케이블 끝을 올바르게 처리하십시오. 설치하기 전에 광섬유 끝을 적절한 도구와 기술로 처리하여 고르지 않은 끝으로 인한 신호 손실을 방지하기 위해 부드러움과 평탄성을 보장해야 합니다.

적절한 윤활제를 사용하십시오. 광케이블을 도관에 설치할 때 인장 하중을 줄이고 마찰로 인한 광섬유 손상을 방지하기 위해 광케이블의 보호 재킷 재료와 호환되는 윤활제를 사용해야 합니다.

비틀거나 교차하지 마십시오. 설치 중에 광섬유 케이블이 꼬이거나 교차하는 것을 피해야 하며, 특히 스풀을 굴릴 때 광섬유가 꼬이는 것을 방지해야 합니다.

예비 증거금: 광케이블을 포설한 후에는 광케이블이 너무 팽팽해지는 것을 방지하고 접속이 필요한 경우 충분한 작업 공간을 제공하기 위해 적절한 여유를 두어야 합니다.

환경 조건: 설치 환경은 광섬유 장비의 작동 요구 사항을 충족해야 하며 광섬유의 성능과 수명에 영향을 미치지 않도록 극단적인 온도나 습도를 피해야 합니다.

안전 예방조치: 넓은 면적에 광케이블을 설치할 경우 광섬유에 있는 레이저가 직접적으로 눈에 손상을 주지 않도록 적외선 필터링 기능이 있는 안경을 착용하는 것이 좋습니다.

테스트 및 승인: 설치가 완료된 후에는 광케이블 테스터, OTDR 등의 장비를 이용하여 광케이블 길이, 손실, 노드 연결 및 기타 테스트를 수행하고 그 결과를 기록하고 설계 요구 사항과 비교해야 합니다.

표시 및 식별: 광케이블 및 그 접합부에는 식별표시가 있어야 하며, 유지관리가 용이하도록 번호, 광케이블 모델 및 사양을 표시해야 합니다.

전문가의 운영: 설치 optical fiber cables should be carried out by experienced technicians to ensure correct operation and optimal performance.

이러한 유지 관리 요구 사항을 준수함으로써 효율적이고 원활한 작동이 가능합니다. 광섬유 케이블 보장할 수 있고, 유지관리 비용을 절감할 수 있으며, 서비스 수명을 연장할 수 있습니다.
