광섬유 PLC 분배기란 무엇입니까?

에이 광섬유 PLC 쪼개는 도구 입력 광신호를 여러 출력 포트에 균등하게 분배하거나 여러 광신호를 하나의 출력 포트로 병합하는 데 사용되는 평면 광 도파관 기술을 기반으로 하는 수동형 광소자입니다. 이는 광섬유 통신 시스템, 특히 GPON, EPON 및 XGS-PON과 같은 수동 광 네트워크(PON) 시스템에 널리 사용됩니다.

광섬유 PLC 스플리터의 작동 원리는 실리카 유리 기판에 도파관을 제조하고 정밀한 광 결합 공정을 통해 광 신호의 변환을 실현하는 포토리소그래피 기술을 기반으로 합니다. 핵심 구성 요소에는 입력 광섬유 어레이, 평면 광파 칩 및 출력 광섬유 어레이가 포함됩니다. 낮은 삽입 손실, 낮은 반사 손실, 일관성 및 높은 전송 매개변수 균일성을 포함한 최상의 전송 특성을 보장하려면 세 부분 모두 매우 정밀하게 정렬되어야 합니다.

에이 fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

넓은 작동 파장 범위: 광섬유 PLC 스플리터의 작동 파장 범위는 일반적으로 1260nm에서 1650nm 사이이며, 이는 FTTH(가정용 광섬유), PON(수동 광 네트워크) 및 기타 시스템을 포함한 대부분의 광섬유 통신 애플리케이션의 요구 사항을 충족합니다. 이러한 넓은 파장 범위를 통해 PLC 스플리터는 다양한 유형의 광섬유 전송 요구 사항에 적응할 수 있어 다양한 애플리케이션 시나리오에서의 적용 가능성이 향상됩니다.

높은 신뢰성: PLC 스플리터는 반도체 공정을 사용하여 제조되며 높은 안정성과 신뢰성을 가지고 있습니다. 이는 오랫동안 안정적인 성능을 유지할 수 있고, 환경 변화에 쉽게 영향을 받지 않는다는 것을 의미합니다. 예를 들어, 작동 온도 범위는 일반적으로 -40°C ~ 85°C이므로 다양한 기후 조건에서도 정상적으로 작동할 수 있습니다. 또한 PLC 스플리터의 구조 설계는 높은 기계적 강도와 내구성을 제공하며 특정 물리적 충격과 진동을 견딜 수 있습니다.

컴팩트한 디자인: 는 광섬유 PLC 쪼개는 도구 크기가 작고 다양한 네트워크 장치에 쉽게 통합할 수 있습니다. 이 컴팩트한 디자인은 공간을 절약할 뿐만 아니라 설치 및 유지 관리 프로세스도 단순화합니다. 예를 들어 일부 PLC 스플리터의 크기는 40×4×4mm ~ 60×12×4mm에 불과하므로 공간이 제한된 환경에서 사용하기에 매우 적합합니다. 이 설계 기능으로 인해 PLC 스플리터는 FTTH 시스템, CATV 링크 및 광 신호 분배에 널리 사용됩니다.

낮은 삽입 손실: PLC 스플리터는 모든 채널에서 일관되게 낮은 삽입 손실을 유지하며 이는 광 신호 전송의 효율성을 보장하는 데 필수적입니다. 삽입손실이란 광신호가 분배기를 통과할 때 손실되는 정도를 말한다. 삽입 손실이 낮다는 것은 더 많은 광 신호를 각 출력 포트에 효과적으로 분배할 수 있다는 것을 의미합니다. 예를 들어, 일부 PLC 스플리터의 삽입 손실은 7.0dB(1N 스플리터) 또는 7.6dB(2N 스플리터)만큼 낮을 수 있으므로 높은 대역폭 요구 사항이 있는 애플리케이션에서 우수한 성능을 발휘합니다.

우수한 채널 간 균일성: 에이n important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

어떤 필드를 사용할 수 있나요? 광섬유 PLC 쪼개는 도구s 적용되나요?
광섬유 PLC 스플리터는 PLC(평면 광 도파관) 기술을 기반으로 하는 수동형 광학 장치입니다. 그들은 현대 통신 시스템에서 널리 사용됩니다. 주요 기능은 입력 광 신호를 여러 출력 포트에 균등하게 분배하거나 여러 입력 신호를 하나의 출력 신호로 결합하는 것입니다. 이 기술은 많은 핵심 영역에서 중요한 역할을 합니다. 다음은 다양한 분야의 특정 응용 프로그램입니다.

1. FTTH(가정용 광섬유):
FTTH 네트워크에서 PLC 스플리터는 중앙 사무실(OLT)과 단말 장치(예: 홈 라우터, 셋톱 박스 등)를 연결하여 광 신호의 분기 및 배포를 실현하는 데 사용됩니다. PLC 스플리터는 하나의 광섬유 신호를 여러 사용자 끝에 배포함으로써 사용되는 광섬유 양을 크게 줄이고 배포 비용을 줄이며 네트워크의 유연성과 확장성을 향상시킵니다.

2. PON 네트워크:
GPON, EPON, XGS-PON 등 수동광네트워크(PON) 시스템에서 PLC 스플리터는 OLT(광회선단말)와 ONU(광네트워크유닛)을 연결하는 핵심 부품이다. 이는 활성 장비를 사용하지 않고도 단일 광섬유로 여러 사용자에게 서비스를 제공할 수 있으므로 시스템의 복잡성과 유지 관리 비용이 줄어듭니다. 또한 PLC 스플리터는 PON 네트워크에서 높은 분할 비율(예: 1:64 또는 1:128)을 지원하여 대규모 사용자 액세스 요구 사항을 충족합니다.

3. 케이블 TV(CATV) 시스템:
케이블 TV 시스템에서 PLC 분배기는 입력 TV 신호를 여러 가정 사용자에게 균등하게 분배하는 데 사용됩니다. PLC 분배기는 단일 광섬유의 신호를 여러 출력 포트에 분배함으로써 고품질 비디오 및 오디오 신호를 여러 사용자에게 효율적으로 전송할 수 있어 신호의 안정성과 일관성을 보장합니다.

4. 데이터 센터:
데이터 센터에서는 효율적인 데이터 전송을 보장하기 위해 PLC 스플리터를 사용하여 여러 서버와 네트워크 장비 간에 광 신호를 분할합니다. 여러 입력 신호를 하나의 출력 신호로 결합하거나 그 반대로 결합함으로써 PLC 분배기는 데이터 센터의 광 신호 분배를 최적화하고 대역폭 활용도를 향상시키며 별도의 광섬유에 대한 필요성을 줄일 수 있습니다.

5. 산업 자동화:
산업 자동화 분야에서 PLC 스플리터는 장거리 신호 전송에 사용되어 효율적이고 동기적인 작동을 달성합니다. PLC 스플리터는 광 신호를 여러 센서 또는 액추에이터에 분배함으로써 산업 장비 간의 실시간 통신 및 제어를 보장하고 생산 효율성과 안전성을 향상시킬 수 있습니다.

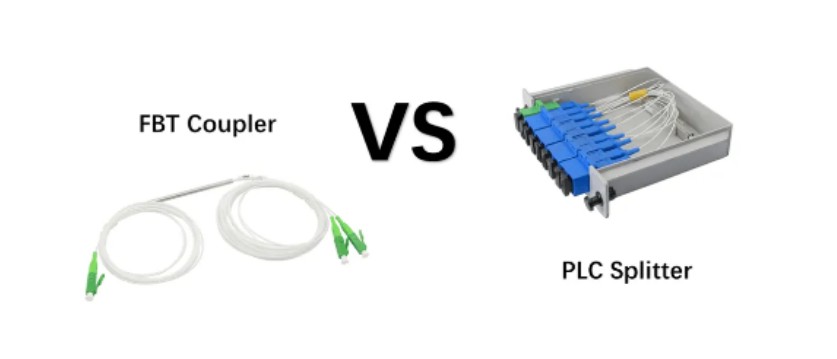

PLC와 FBT 스플리터의 차이점은 무엇입니까?

PLC(평면 광 도파관) 스플리터와 FBT(퓨즈 테이퍼) 스플리터는 두 가지 일반적인 광섬유 스플리터이며 기술 원리, 성능, 응용 시나리오 등에 상당한 차이가 있습니다. 다음은 이들에 대한 자세한 비교입니다.

1. 기술원리
PLC 분배기: 평면 광 도파관 기술을 기반으로 석영 기판에 포토리소그래피 방법을 사용하여 도파관을 생성하여 광 신호의 균일한 분포를 달성합니다. 그 구조는 기판, 도파관 및 커버 플레이트를 포함하며 도파관은 빔 분할 공정에서 핵심 역할을 합니다.

FBT 분배기: 전통적인 기술을 사용하여 여러 개의 광섬유를 가열하여 융합한 다음 테이퍼 기계로 늘려 광섬유를 정렬합니다. 융합된 광섬유는 에폭시 수지와 실리카 유리 튜브로 보호된 후 스테인레스 스틸 튜브와 실리콘으로 밀봉됩니다.

2. 작동 파장 범위
PLC 분배기: 1260nm~1650nm의 넓은 파장 범위를 지원하여 다양한 애플리케이션 환경에 적합합니다.

FBT 분배기: 850nm, 1310nm, 1550nm의 세 가지 특정 파장으로 제한되어 유연성이 제한됩니다.

3. 분지율 및 균일성
PLC 분배기: 1:2, 1:4, 1:8, 1:16, 1:32, 1:64 등 고정된 표준 분기 비율을 제공하며 모든 분기가 동일한 분기 비율을 가지며 신호 분포가 균일합니다.

FBT 분배기: 가변적이고 맞춤형 분기 비율을 제공하지만 정확한 분할 비율을 보장할 수 없으며 신호 분포가 고르지 않습니다.

4. 크기 및 포장
PLC 분배기: 컴팩트한 구조, 작은 크기, 내부 광 네트워크 터미널과 같이 공간이 제한된 애플리케이션에 적합합니다.

FBT 분배기: 크기가 클수록, 특히 분할 비율이 높을수록 패키지 모듈이 더 커집니다.

5. 고장률 및 신뢰성
PLC 분배기: 낮은 실패율, 특히 높은 분할 비율에서 더 나은 성능, 더 넓은 작동 온도 범위(-40°C ~ 85°C).

FBT 분배기: 높은 고장률, 특히 1:8을 초과하는 분할 비율에서 극한의 온도나 부적절한 작동으로 인해 고장이 발생하기 쉽습니다.

6. 비용
PLC 분배기: 생산 공정이 복잡하고 비용이 높지만 분할 비율이 작을 경우 FBT 스플리터보다 비쌀 수 있습니다.

FBT 분배기: 구하기 쉽고, 재료도 저렴하고, 생산단가도 저렴합니다.

7. 응용 시나리오
PLC 분배기: FTTx 네트워크, PON 시스템 등과 같이 대규모 분할 구성이 필요한 애플리케이션 시나리오에 적합합니다.

FBT 분배기: 4개 미만의 스플리터가 필요한 네트워크 구성에 적합합니다. 특히 1x2 및 1x4 유형은 비용 효율성이 좋습니다.

PLC 스플리터는 작동 파장 범위, 분할 비율 균일성, 고장률 및 신뢰성 측면에서 FBT 스플리터보다 우수하지만 비용이 더 높습니다. FBT 스플리터는 비용 및 특정 파장 응용 분야에서 더 많은 이점을 갖지만 분할 비율 및 신호 균일성에 의해 제한됩니다. 어떤 스플리터를 선택하는지는 특정 애플리케이션 요구 사항과 비용, 성능 및 신뢰성 간의 균형에 따라 달라집니다.

FTTH 네트워크에서 PLC 스플리터는 어떻게 작동합니까? 사용방법 PLC 스플리터 FTTH 네트워크에 있나요?

1. PLC 스플리터의 작동 원리
PLC 스플리터는 현대 광섬유 통신 시스템에 널리 사용되는 평면 광 도파관 기술을 기반으로 한 수동 광 장치입니다. 핵심 원리는 포토리소그래피 기술을 사용하여 고순도 석영 유리 기판에 여러 개의 평행 도파관 구조를 만드는 것입니다. 이러한 도파관은 빔 전파 중에 광 신호의 균일한 분포를 달성합니다.

1.1 구조적 구성
입력 광섬유 어레이: OLT(광선 터미널)의 광 신호를 PLC 칩에 도입합니다.

PLC 칩: 여러 층의 실리카 유리로 구성되며 포토리소그래피를 통해 정밀한 도파관 경로를 형성하여 광 신호 분할을 실현합니다.

출력 광섬유 어레이: 분할된 광 신호를 여러 ONT(광 네트워크 터미널) 또는 사용자 장치에 분배합니다.

1.2 작업 과정
는 optical signal enters the PLC chip from the input port;

칩 내부에서 광 신호는 도파관 구조를 통해 여러 출력 포트에 균등하게 분배됩니다.

는 output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 핵심 성과 지표
삽입 손실: 는 loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

채널 균일성: 는 difference in optical power between each output channel is usually required to be less than 1dB.

작동 파장 범위: 일반적으로 1260nm~1650nm이며 다양한 전송 요구에 적합합니다.

격리: 는 degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

2. FTTH 네트워크에서 PLC 스플리터를 사용하는 방법

2.1 FTTH 네트워크 아키텍처 개요

FTTH(Fiber to the Home)는 광섬유를 사용자의 집이나 건물에 직접 배치하는 접속 방식이다. 이는 가장 주류를 이루는 광대역 액세스 기술 중 하나입니다. 일반적인 아키텍처에는 다음이 포함됩니다.

OLT(Optical Line Terminal): 중앙 사무실에 위치하며 여러 사용자와의 통신을 담당합니다.

ONU(Optical Network Unit): 사용자 측에 위치하며 광 신호를 전기 신호로 변환하는 역할을 담당합니다.

분배기: OLT와 ONU 사이에 위치하며 하나의 광섬유 신호를 여러 사용자에게 분배하는 데 사용됩니다.

2.2 FTTH에서 PLC 스플리터의 역할

FTTH 네트워크에서 PLC 분배기의 주요 기능은 OLT의 광 신호를 여러 사용자에게 균등하게 분배하여 "다중 용도를 위한 단일 소스"의 효율적인 전송 모드를 실현하는 것입니다. 이 기술을 PON(Passive Optical Network)이라고 하며 핵심 장점은 다음과 같습니다.

광섬유 자원 절약: 하나의 광섬유가 여러 사용자에게 서비스를 제공하여 광섬유 배치 비용을 절감합니다.

네트워크 구조 단순화: 활성 장비가 필요하지 않아 유지 관리 복잡성이 줄어듭니다.

고대역폭 지원: GPON, EPON, XGS-PON과 같은 고대역폭 PON 시스템에 적합합니다.

2.3 PLC 스플리터의 일반적인 적용 시나리오
1차 분할에서 PLC 스플리터는 일반적으로 광케이블 스플리터 박스에 설치되어 OLT와 여러 사용자 터미널을 직접 연결합니다. 이 구성은 사용자 밀도가 높고 거리가 가까운 지역에 적합합니다.

일반적인 구성: 1×N(N=4~64) 스플리터, 즉 하나의 입력 광섬유가 N개의 출력 광섬유에 연결됩니다.

에이dvantages: 광섬유 자원을 절약하고 유연한 배포가 가능합니다.

단점: 특히 분할 비율이 높은 경우(예: 1×64) 분할기에 대한 높은 성능 요구 사항이 있습니다.

2단계 분할에서는 PLC 분배기가 계단식으로 연결되어 2단계 분할 구조를 형성합니다. 이 구성은 사용자가 광범위하게 분산되어 있고 멀리 있는 시나리오에 적합합니다.

일반적인 구성: 기본 분배기(1×4) 보조 분배기(1×8), 총 32명의 사용자를 지원합니다.

에이dvantages: 적용 범위가 넓어 시골이나 외딴 지역에 적합합니다.

단점: 배포 복잡성이 증가하고 비용이 약간 높아집니다.

에이ccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. FTTH PLC 스플리터의 장점

3.1 높은 신뢰성과 안정성

PLC 스플리터는 반도체 공정을 사용하여 제조되며 일관성과 안정성이 높고 다양한 환경 조건에 적합합니다.

는 operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 낮은 삽입 손실과 높은 균일성
낮은 삽입 손실은 광 신호 전송의 높은 효율성을 보장합니다.

신호 불균형으로 인한 성능 저하를 방지하기 위해 채널 간 전력 분배를 균일하게 합니다.

3.3 넓은 작동 파장 범위
1260nm~1650nm의 넓은 파장 범위를 지원하여 CATV, 데이터 전송 등 다양한 전송 요구에 적합합니다.

3.4 높은 비용 효율성
FBT(퓨즈 테이퍼) 스플리터와 비교하여 PLC 스플리터는 높은 분할 비율에서 더 많은 비용 이점을 갖습니다.

대규모 구축에 적합하며 전체 네트워크 구축 비용을 절감합니다.

3.5 설치 및 유지 관리가 용이합니다.
수동 장치, 외부 전원 공급 장치가 필요하지 않아 설치 및 유지 관리 프로세스가 단순화됩니다.

다양한 포장 형태로 다양한 장치에 쉽게 통합할 수 있습니다.

4. PLC 스플리터와 FBT 스플리터의 비교

FTTH 배포가 지속적으로 확장됨에 따라 PLC 스플리터 특히 10G/25G PON과 같은 고대역폭 요구 사항을 지원하는 시나리오에서는 더욱 광범위해질 것이며 그 장점은 더욱 분명해질 것입니다. 앞으로는 제조 공정의 최적화와 비용 절감을 통해 PLC 스플리터가 더 많은 분야에서 중요한 역할을 하고 광통신 기술의 지속적인 개발을 촉진할 것으로 예상됩니다.

일반적인 포장 형태는 무엇입니까? 광섬유 PLC 쪼개는 도구s ?
광섬유 PLC 스플리터의 일반적인 포장 형태에는 베어 파이버(미니 모듈), ABS 상자, LGX 상자 및 랙이 포함되며 각 포장 형태에는 특정 적용 시나리오와 장점이 있습니다.

베어 파이버(미니 모듈): 이 패키징 형태에는 커넥터가 없으며 입력 및 출력은 일반적으로 리본 파이버 출력을 사용하는 베어 파이버로 설계됩니다. 베어 파이버 스플리터는 케이블 커넥터 박스, 광섬유 배전반 등과 같이 자주 분해되지 않는 경우에 적합합니다.

에이BS box: 에이BS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

LGX 카세트: 는 LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

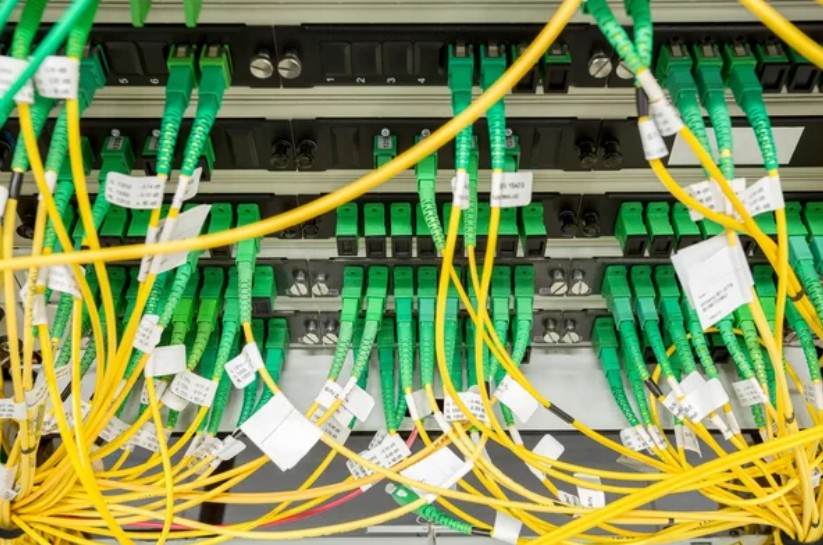

랙 장착형: 는 rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

이 패키지 스플리터는 일반적으로 금속 상자에 포장되어 광섬유 프로젝트에 설치하기 쉽고 PLC 스플리터 장치에 대한 우수한 보호 기능을 제공합니다. FTTX 프로젝트, 케이블 TV 시스템 및 데이터 통신 센터에서 널리 사용되는 SC, LC, FC 또는 ST 커넥터와 같은 다양한 어댑터 설치 인터페이스가 있습니다.

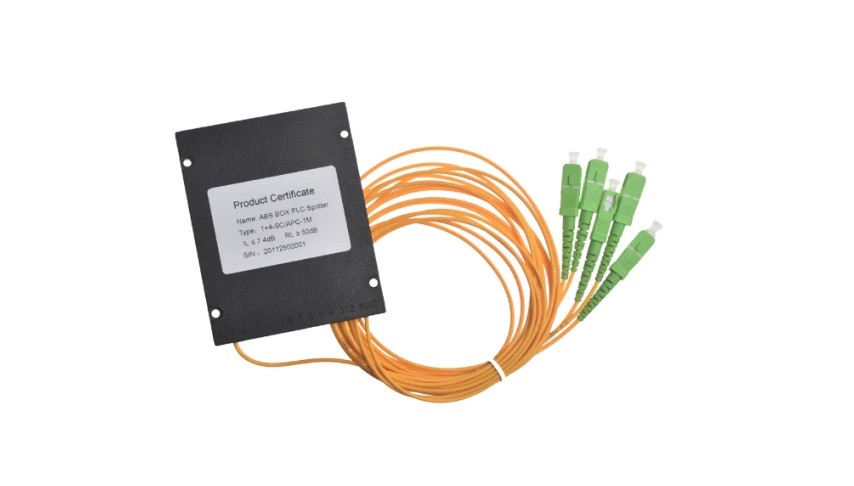

ABS 카세트의 특징은 무엇입니까? PLC 광 분배기 ?
에이BS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

조밀한 구조: 는 ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

우수한 분할 균일성: 평면 광 도파관 기술을 사용하여 ABS 박스형 PLC 광 분배기는 광 신호의 균일한 분포를 달성할 수 있으며 각 채널 간의 전력 차이는 일반적으로 1dB 미만으로 매우 작아 신호 전송의 안정성과 일관성을 보장합니다.

낮은 삽입 손실 및 낮은 PDL(편파 종속 손실): 는 ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

넓은 작동 파장 범위: 는 operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

높은 신뢰성과 안정성: 에이BS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

설치 및 유지 관리가 쉽습니다. 는 structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

국제 표준 준수: 에이BS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

다양한 분할 모드: 에이BS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

환경 보호 및 안전: 에이BS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
