광섬유 스플라이스 클로저를 선택하는 방법은 무엇입니까?

올바른 광섬유 스플라이스 클로저를 선택하는 것은 다음과 같습니다. 4가지 핵심 요소: 설치 환경, 케이블 인입구 구성, 광섬유 수 용량, 밀봉 방법 . 이를 올바르게 수행하면 20년 동안 접합부를 보호하는 마개를 갖게 됩니다. 잘못 판단하면 습기 유입이나 기계적 고장으로 인해 전체 네트워크 세그먼트가 중단될 수 있습니다. 이 가이드는 올바른 결정을 내리는 데 도움이 되도록 각 요소를 특정 데이터로 분석합니다.

은 무엇입니까? 광섬유 스플라이스 클로저 그리고 선택이 왜 중요한가요?

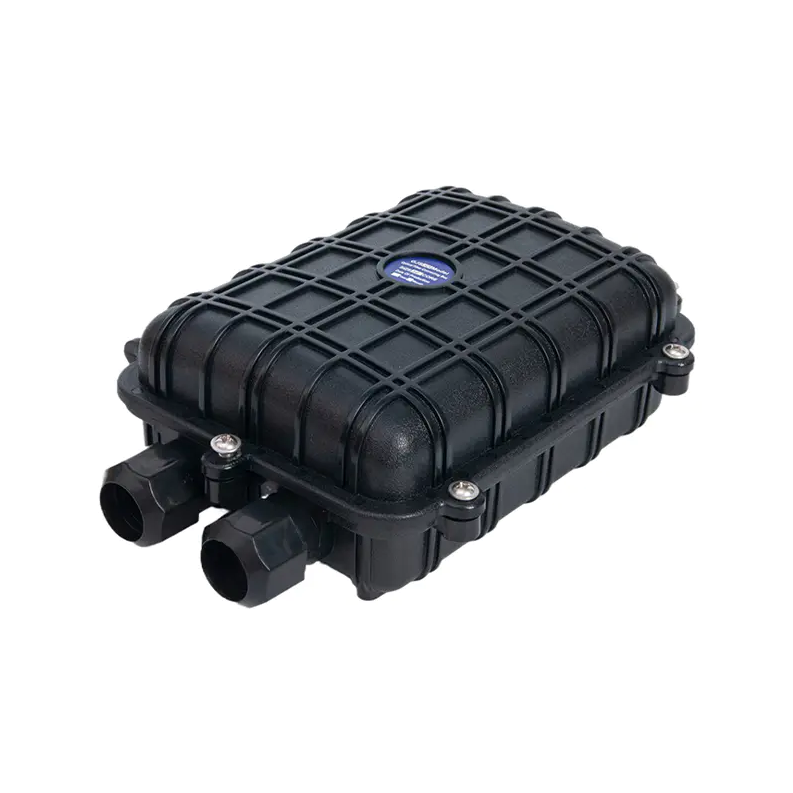

FOSC(광섬유 스플라이스 클로저)는 습기, 먼지, 자외선, 온도 변화 및 기계적 스트레스와 같은 환경적 손상으로부터 파이버 스플라이스를 보호하는 밀봉된 인클로저입니다. 이는 공중 및 지하 광섬유 네트워크의 케이블 조인트, 분기점 및 종단 위치에 사용됩니다.

일치하지 않는 폐쇄는 현장에서 광섬유 네트워크 장애의 가장 일반적인 원인 중 하나입니다. 예를 들어, 반복적으로 침수된 지하 금고에서 IP67 등급 돔 폐쇄 장치를 사용하면(24시간 동안 1미터 깊이에 잠긴 상태에서 최소 IP68이 필요함) 6~18개월 내에 완전한 접합 오류가 발생할 수 있습니다. 올바른 사양은 비용이 많이 드는 재접합 및 네트워크 가동 중지 시간을 방지합니다.

1단계 - 설치 환경 식별

환경은 가장 중요한 선택 기준입니다. 필요한 IP(Ingress Protection) 등급, 재료 등급 및 폐쇄 폼 팩터를 결정합니다.

공중 설치

공중 폐쇄 장치는 기둥에 장착되거나 메신저 와이어에 부착됩니다. 그들은 견뎌야 해 -40°C ~ 70°C의 UV 노출, 풍하중 및 온도 순환 . UV 안정화 폴리카보네이트 또는 ABS 하우징과 최소 IP55 등급을 찾으세요. 수평(맞대기) 폐쇄는 장착 및 재진입이 용이하기 때문에 공중선의 표준 선택입니다.

지하/직매장

직접 매장된 폐쇄 장치는 다음과 같아야 합니다. 최소 IP68까지 방수 — 일반적으로 토양 상태에 따라 1~3m 수심에서 24~72시간 동안 침수되는 등급입니다. 여기서는 젤 또는 열수축 밀봉 기능이 있는 돔형 마개가 널리 사용됩니다. 볼트로 밀봉된 뚜껑만 닫는 것을 피하세요. 봉인을 손상시키지 않고 재진입하는 것은 향후 유지 관리에 매우 중요합니다.

지하 금고 및 맨홀

맨홀과 손구멍은 가장 가혹한 환경이다. 이러한 공간은 반복적으로 범람하고, 가스를 축적하며, 설치류 활동에 폐쇄를 노출시킬 수 있습니다. 지정하다 기계적 밀봉 기능을 갖춘 IP68 등급 폐쇄 (압축 개스킷 또는 스테인레스 스틸 밴딩) 반복적인 범람 주기로 인해 성능이 저하될 수 있는 젤 기반 시스템보다는

실내/건물 라이저

도관 라이저 또는 장비실의 실내 클로저는 낮은 유입 보호(IP20 또는 IP44이면 충분함)가 필요하지만 UL 94 V-0 또는 IEC 60332와 같은 난연성 표준을 충족해야 할 수도 있습니다. 여기서는 소형 인라인 또는 트레이 기반 클로저가 일반적입니다.

2단계 - 올바른 클로저 유형 선택

광섬유 스플라이스 클로저는 세 가지 주요 폼 팩터로 제공됩니다. 각각은 다양한 배포 시나리오에 적합합니다.

돔 폐쇄 압축 너트 또는 클램프 링으로 밀봉된 베이스 및 돔 설계를 사용합니다. 뛰어난 IP68 방수 기능을 제공하며 습기가 많은 환경에서도 잘 작동합니다. 단점: 내부에 접근하려면 돔 나사를 풀어야 하는데, 이는 제한된 금고에서 번거로울 수 있습니다.

수평(엉덩이) 여밈 길이 방향으로 분할되는 원통형 쉘이 있어 스플라이스 트레이에 빠르고 쉽게 접근할 수 있습니다. 따라서 기술자가 제한된 시간과 공간으로 기둥에서 작업하는 공중 배치에 선호됩니다.

인라인 클로저 케이블이 양쪽 끝을 직선으로 통과할 수 있으므로 덕트 시스템이나 건물 라이저의 중간 범위 케이블 조인트에 이상적입니다. 일반적으로 가장 작은 설치 공간을 제공합니다.

3단계 - 광케이블 수 및 스플라이스 트레이 용량 결정

항상 클로저 크기를 조정하세요. 현재 필요한 것보다 최소 25~50% 더 많은 섬유 . 네트워크 확장은 흔한 일이며, 더 큰 장치로 교체하기 위해 매립된 클로저를 다시 여는 것은 비용이 많이 들고 파괴적입니다.

확인해야 할 주요 용량 지표:

• 결합 트레이 수: 각 표준 트레이에는 12~24개의 스플라이스(융합 또는 기계식)가 들어 있습니다. 48-파이버 스플라이스 포인트에는 최소 2-4개의 트레이가 필요합니다.
• 케이블 포트: 들어오고 나가는 케이블의 수를 세십시오. 1개의 피더와 4개의 분배 케이블이 있는 분기점에는 최소 5개의 포트가 필요합니다. 대부분의 돔 클로저는 3~6개의 포트를 제공합니다. 수평 폐쇄는 8개 이상일 수 있습니다.
• 트레이 적재 높이: 특히 돔 클로저에서 내부 트레이 스택 높이는 맞는 트레이 수를 제한합니다. 일반적으로 표준 돔 장치에는 6~12개의 트레이가 있습니다.

FTTH(가정용 광섬유) 배포 지점의 경우 4~6개의 포트가 있는 48~96개의 광섬유를 처리하는 클로저가 일반적입니다. 백본 또는 피더 케이블의 경우 8~12개의 포트가 있는 144~576 파이버 용량이 더 일반적입니다.

4단계 - 밀봉 방법 평가

밀봉 시스템은 진입 보호 수준과 향후 폐쇄가 얼마나 쉬운지를 결정합니다. 세 가지 기본 방법은 다음과 같습니다.

젤 씰링

젤(또는 그리스) 밀봉은 불규칙한 케이블 모양에 맞는 반고체 화합물로 케이블 입구 포트를 채웁니다. 안정적인 IP68 성능을 제공하며 설치가 쉽습니다. 그러나 젤은 시간이 지남에 따라 건조해지거나 잔해물을 끌어들일 수 있으며 재진입에는 청소가 필요하므로 유지 관리 시간이 추가됩니다. 다음에 가장 적합합니다. 영구 또는 재진입이 적은 배포 .

기계적/압축 밀봉

압축 개스킷과 고무 그로밋은 나사나 클램프 링으로 조일 때 케이블 포트를 밀봉합니다. 이를 통해 도구가 필요 없거나 노력이 적게 드는 재진입 그리고 잔여물을 남기지 마십시오. 이 제품은 1년에 여러 번 폐쇄 장치에 접근할 수 있는 금고 및 맨홀에 이상적입니다. 올바르게 설치된 경우 최대 IP68 등급입니다.

열수축 밀봉

접착 라이닝이 있는 열수축 튜브는 히트건을 사용하여 케이블 입구 위에 적용됩니다. 일단 적용하면 영구적이고 신뢰성이 높은 씰이 생성됩니다. 트레이드 오프는 다음과 같습니다. 재진입하려면 수축 튜브를 절단해야 합니다. , 거의 재검토되지 않는 스플라이스 지점에만 적합합니다. 장기적인 기밀성이 최우선인 잠수함 또는 중요 인프라 응용 분야에 주로 사용됩니다.

5단계 - 케이블 호환성 및 삽입 직경 확인

모든 클로저가 모든 케이블 유형을 수용하는 것은 아닙니다. 구매하기 전에 다음 사항을 확인하세요.

• 케이블 외경 범위: 대부분의 클로저는 5mm에서 25mm까지의 케이블을 허용하지만 일부 돔 클로저는 최대 16mm의 케이블만 지원합니다. 강화된 케이블은 직경이 더 큰 경우가 많으며 특정 포트 키트가 필요합니다.
• 케이블 유형: 플랫 드롭 케이블, 원형 루즈 튜브 케이블 및 리본 케이블은 각각 서로 다른 진입 요구 사항을 가지고 있습니다. 클로저가 특정 케이블 형상을 지원하는지 확인하십시오.
• 강도 부재 고정: 외장형 또는 자체 지지형 케이블은 장력이 스플라이스 트레이에 도달하는 것을 방지하기 위해 클로저 내부에 강도 부재 앵커가 필요합니다. 클로저에 호환되는 고정 하드웨어가 있는지 확인하세요.

6단계 - 표준 준수 확인

평판이 좋은 마개는 국제적으로 인정되는 표준에 따라 테스트됩니다. 제품을 평가할 때 다음 사항을 준수하는지 확인하세요.

IEC 60529 테스트 방법을 참조하지 않고 IP68 준수를 나열하는 클로저는 주의해서 다루어야 합니다. 항상 제3자 테스트 보고서를 요청하세요. 중요한 배포를 위해 공급업체로부터

광케이블 스플라이스 클로저를 선택할 때 피해야 할 일반적인 실수

• 섬유 성장을 과소평가: 오늘날의 섬유 수에 딱 맞는 크기의 마개는 용량이 확장됨에 따라 비용이 많이 드는 교체가 필요합니다. 항상 최소 50%의 헤드룸을 계획하세요.
• 재진입 빈도 무시: 유지 관리 또는 새 드롭을 위해 분기별로 접합 지점에 접근하는 경우 열 수축 밀봉 클로저는 비실용적입니다. 귀하의 운영 모델에 맞게 밀봉 방법을 선택하십시오.
• 침수된 저장소에 대해 IP67 선택: IP67은 1m 수심에서 30분간 잠수할 수 있습니다. 많은 지하 금고는 이보다 훨씬 더 지속적인 홍수를 경험합니다. 특정 깊이 및 지속 시간 등급을 갖춘 IP68은 이러한 조건에서 협상할 수 없습니다.
• 굽힘 반경 관리 간과: 광섬유 케이블에는 최소 굴곡 반경이 있습니다(일반적으로 설치 시 케이블 직경의 20배, 장기간 사용 시 10배). 내부 라우팅 가이드가 부적절하게 마감되면 미세 굴곡 손실이 발생하고 결과적으로 광섬유 오류가 발생합니다.
• 현장 밀봉 키트 건너뛰기: 많은 클로저에는 사용하지 않는 포트를 위해 현장 설치 가능한 포트 밀봉 키트가 필요합니다. 포트를 열어두면 열악한 환경에서 시간이 지남에 따라 IP 등급이 저하될 수 있습니다.

빠른 선택 체크리스트

마무리하기 전에 이 체크리스트를 사용하세요. 광섬유 접속 폐쇄 구매:

1. 설치환경 확인 : 공중, 지하덕트, 직매설, 금고, 실내
2. 필요한 IP 등급 결정: IP55(공중) / IP67(간헐적 침수) / IP68(지속적 침수)
3. 오늘 총 섬유질 수를 세고 성장을 위해 50%를 추가하세요. 이 숫자를 충족하거나 초과하는 마개를 선택하세요.
4. 향후 케이블을 위한 예비품을 포함하여 필요한 케이블 입구(포트) 수를 계산합니다.
5. 케이블 외경을 측정하고 클로저의 포트 키트 범위와의 호환성을 확인합니다.
6. 밀봉 유형 선택: 젤(영구), 기계적/압축(잦은 재진입) 또는 열수축(매우 영구적)
7. IEC 60529 및 관련 지역 표준(GR-771, EN 50411) 준수 확인
8. 내부 굴곡 반경 가이드가 케이블 사양에 맞는지 확인하세요.
9. 외장 케이블 또는 자립 케이블에 강도 부재 앵커가 포함되어 있는지 확인하십시오.
10. IP 등급 및 환경 성능에 대한 타사 테스트 보고서 요청
