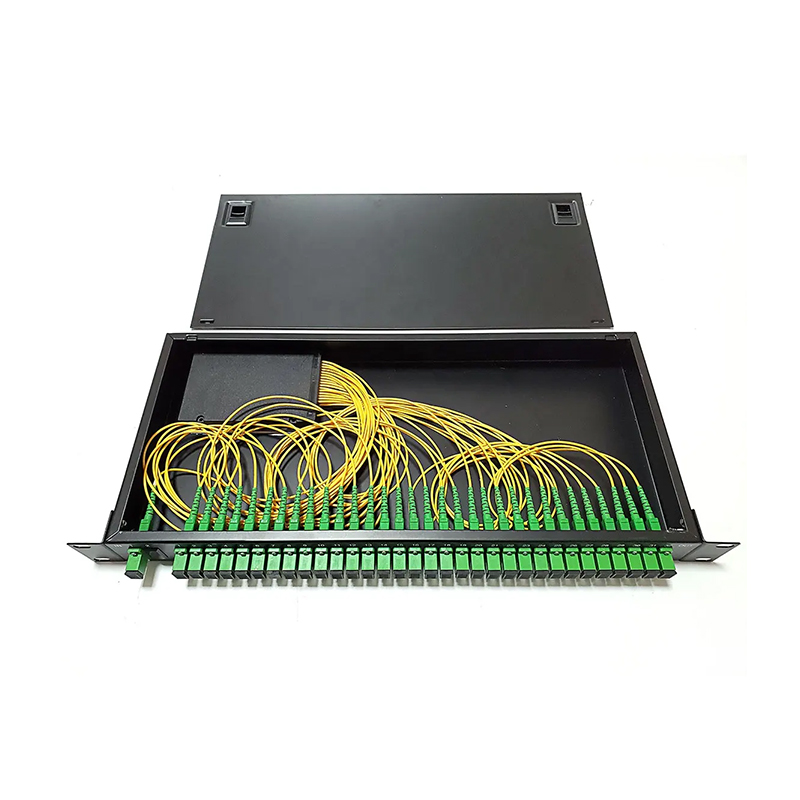

랙 장착형 광섬유 PLC 분배기

랙 장착형 광섬유 PLC 분배기 장치에는 일반적으로 현장 설치 및 유지 관리가 용이하도록 사전 설치된 라우팅 가이드와 빠른 제거 기능이 장착되어 있습니다. 또한 모듈식 설계로 광케이블 관리 및 연결이 더욱 편리해졌습니다.

랙 장착형은 EPON, GPON, BPON 및 XGS-PON과 같은 다양한 PON 기술과 호환되며 기가비트에서 10Gbps 이상까지의 대역폭 요구 사항을 충족할 수 있습니다.
패시브 설계로 인해 Rack-Mountable은 외부 전원 공급 장치가 필요하지 않으므로 운영 비용이 절감되고 네트워크의 에너지 효율성이 향상됩니다. 비용 효율성이 높기 때문에 FTTH 네트워크 배포에 이상적인 선택입니다.

회사 소개

Ningbo Goshining Communication Technology Co., Ltd.는 모든 고객의 요구를 충족하고 원스톱 서비스를 제공할 수 있는 고품질 및 일류 서비스를 갖춘 다양한 광섬유 제품을 설계, 생산 및 판매하는 기업입니다. 당사의 제품에는 광섬유 고속 커넥터, 패치 코드, PLC 분배기, 케이블, 배전함, 스플라이스 클로저 및 터미널 박스 등이 포함됩니다. 또한 귀하의 브랜드 개발에 도움이 되는 맞춤화 서비스도 제공합니다.

인증서
뉴스
  • Mar 13, 2026_Goshining

    OM3과 OM4 패치 코드의 차이점은 무엇입니까?

    OM3과 OM4 패치 코드의 주요 차이점은 대역폭과 전송 거리에 있습니다. OM4는 OM3의 2000MHz·km의 두 배 이상인 4700MHz·km의 EMB(Effective Modal Bandwidth)를 제공하고 OM3의 경우 100m에 불과한 데 비해 150m 이상에서 100G 이더넷을 지원합니다. 둘 다 동일한 50/125μm 코어/클래딩 구조를 공유하는 다중 모드 광섬유 유형이지만 OM4는 ...
    자세히 알아보기
  • Mar 06, 2026_Goshining

    광섬유 스플라이스 클로저를 선택하는 방법은 무엇입니까?

    올바른 광섬유 스플라이스 클로저를 선택하는 것은 다음과 같습니다. 4가지 핵심 요소: 설치 환경, 케이블 인입구 구성, 광섬유 수 용량, 밀봉 방법 . 이를 올바르게 수행하면 20년 동안 접합부를 보호하는 마개를 갖게 됩니다. 잘못 판단하면 습기 유입이나 기계적 고장으로 인해 전체 네트워크 세그먼트가 중단될 수 있습니다. 이 가이드는 올바른 결정을 내리는 데 도움이 되도록 각 요소를 특정 데이터로...
    자세히 알아보기
  • Feb 28, 2026_Goshining

    광섬유 케이블의 유지 관리 비용은 얼마이며 장기적인 신뢰성을 보장하는 방법은 무엇입니까?

    광섬유 케이블 는 현대 통신 시스템의 핵심 구성 요소로 높은 대역폭, 장거리 전송 및 간섭 저항으로 인해 다양한 분야에서 널리 사용됩니다. 그러나 많은 사람들은 광섬유 케이블의 유지 관리 비용과 장기적인 신뢰성에 대해 우려하고 있습니다. 실제로 광섬유 케이블의 유지 관리 비용은 상대적으로 낮습니다. 특히 설계 및 설치 단계에서 시스템을 잘 계획하면 나중에 유지 관리의 필요성을 효과적으로 줄일 수 있...
    자세히 알아보기
랙 장착형 광섬유 PLC 분배기 Industry knowledge

는 랙 장착형 광섬유 PLC (평면광도파로) 스플리터는 표준 19인치 통신랙에 장착되는 수동형 광소자입니다. 핵심 기능은 단일 입력 광 신호를 여러 출력 포트(예: 1x4, 1x8, 1x16, 1x32, 1x64)로 분할하는 것입니다. 그 핵심은 정밀한 분할 비율, 파장 둔감성(1260-1650nm) 및 낮은 편광 관련 손실의 특성을 지닌 분할을 달성하기 위해 석영 기판의 광 도파관 회로를 기반으로 합니다.

1. 물리적 구조 및 특성
하우징: 표준 19인치 랙 너비(보통 1U 또는 2U 높이)의 금속 쉘로 방열 및 전자파 차폐가 우수합니다.
모듈형 설계: 일반적으로 유연한 구성 및 확장을 지원하는 여러 개의 독립적인 PLC 분배기 모듈(예: 플러그인 카드 또는 트레이 유형)이 포함되어 있습니다.
포트: 입력/출력 포트는 쉬운 작동을 위해 패널 전면에 위치한 표준 광섬유 어댑터(예: SC/UPC, LC/UPC)입니다. 포트 구성은 명확하게 표시됩니다(예: IN, OUT1-OUTn).
피그테일 유형: 내부 연결은 일반적으로 굽힘 방지 단일 모드 광섬유(예: G.657.A1/A2)를 사용합니다.
설치: EIA-310-D 표준을 준수하고 나사로 19인치 통신 캐비닛/랙에 고정되는 랙 장착 이어를 제공합니다.
Goshining Advantage: 네트워크 토폴로지에 맞게 사용자 정의 가능한 포트 구성 및 분할 비율.

2. 주요 광학 성능 매개변수
분할 비율: 명확한 분할 비율(예: 1:4, 1:32)입니다.
작동 파장: 일반적으로 1260nm ~ 1650nm 범위를 지원하며 단일 모드 광섬유(O/E/S/C/L 대역)의 주요 통신 창을 포괄합니다.
삽입 손실: 스플리터를 통과하는 신호의 고유한 감쇠입니다. 일반적인 값은 분할 비율이 증가함에 따라 증가합니다(예: 1x8은 약 10.5dB ± 0.8dB입니다).
균일성: 각 출력 포트 간 삽입 손실의 최대 차이(일반 값: 1.0dB)
편광 의존 손실: 입력된 빛의 편광 상태 변화로 인한 손실 변화(일반 값: ≤0.2dB).
지향성: 입력 포트와 출력 포트 사이의 절연(일반 값: ≥55dB)
반사 손실: 입력 포트에서 반사된 광 전력과 입사 광 전력의 비율(UPC 인터페이스의 일반적인 값: ≥50dB)
작동 온도 범위: 일반적으로 -40°C ~ 85°C(또는 -5°C ~ 70°C).
보관 온도 범위: 일반적으로 -40°C ~ 85°C.
뛰어난 품질: 엄격한 테스트를 통해 업계 최고의 일관성과 수명을 보장합니다.

3. 주요 장점
고밀도 통합: 제한된 랙 공간에 많은 수의 분기 포트를 통합하여 공간 활용을 최적화합니다.
중앙 집중식 관리: 중앙 기계실, ODF(광 분배 프레임) 또는 기지국에서 통합 배선, 유지 보수 및 관리를 용이하게 합니다.
높은 신뢰성: PLC 칩 기술이 성숙하고 구조가 안정적이며 움직이는 부품이 없으며 서비스 수명이 길다.
환경 적응성: 견고한 케이스는 우수한 물리적 보호 및 온도 안정성을 제공합니다.
우수한 일관성: PLC 기술은 각 채널의 손실 및 파장 응답의 일관성을 보장합니다.
넓은 작업 대역폭: 현재 및 미래의 주류 단일 모드 광섬유 통신 파장을 지원합니다.

4. 일반적인 애플리케이션 시나리오
파이버 투 홈(FTTH/PON 네트워크): 단일 피더 파이버에서 중앙 사무실(OLT 측) 또는 광 분배 지점(ODN의 광 분기점)(일반적으로 1310/1490/1550nm에 사용됨)에서 다중 사용자(ONU)로 신호 분배를 실현합니다.
케이블 TV(CATV) 광 전송: 광 노드(일반적으로 1550nm 사용)에서 다운링크 방송 신호를 분배합니다.
광섬유 근거리 통신망(LAN) 및 데이터 센터: 백본 광섬유의 신호 분배에 사용됩니다.
분산 안테나 시스템(DAS): 광학적으로 전달된 RF 신호를 여러 안테나에 분산합니다.
테스트 및 모니터링: 동시에 여러 테스트 장비 또는 모니터링 지점에 신호를 배포합니다.

5. 설치 및 배포 고려 사항
캐비닛 공간 및 열 방출: 충분한 랙 공간(U 위치)을 계획하고 캐비닛의 통풍이 잘 되도록 하십시오.
섬유 관리: 과도한 굽힘(굽힘 반경 ≥ 30mm) 및 돌출을 방지하기 위해 케이블 관리 링 및 광섬유 홈통과 같은 도구를 사용하여 입력/출력 피그테일을 순서대로 배치하여 추가 손실이나 손상을 방지합니다. 유지 관리 작업을 위해 적절한 길이의 광섬유를 예약하십시오.
포트 청소: 연결을 설치하기 전에 전문 광섬유 청소 도구를 사용하여 광섬유 커넥터 끝면과 스플리터 어댑터 내부를 청소하여 손실 또는 연결 실패를 증가시키는 먼지 오염을 방지하십시오.
연결 작업: 어댑터 유형(예: SC/LC)과 끝면 유형(예: UPC/APC)을 정렬하여 플러그가 어댑터에 완전히 삽입되고 제자리에 고정되었는지 확인합니다.
라벨 식별: 향후 유지 관리 및 문제 해결을 용이하게 하기 위해 입력 및 출력 포트의 해당 관계와 목적을 명확하게 표시합니다.
테스트 검증: 설치 후 광 파워 미터와 안정적인 광원을 사용하여 엔드투엔드 링크 손실 테스트를 수행하여 스플리터 성능과 전체 링크가 표준을 충족하는지 확인합니다.

6. 관련 표준 및 인증
는 design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
텔코디아 GR-1209-CORE / GR-1221-CORE
IEC 61300-3(표준 시리즈)
IEC 61753-1 및 IEC 61753-021-2 / 021-3
TIA/EIA-455-B(FOTP 시리즈)
ITU-T G.671
RoHS(유해 물질 제한 지침)
